طراحی و اجرای نمای سمنت برد طرح چوب ساختمان مسکونی زهتابیان از پروژههای شرکت طرح و بنای خشکه چین در محدوده رسالت، خیابان نیروی دریایی تهران است. نمای این ساختمان با ترکیب فایبر سمنت برد طرح چوب خارجی، سنگ و ورق فلزی اجرا شده است. طراحی معماری و اجرای نما توسط تیم خشکهچین انجام شده و برای پوشش نهایی از رنگ نمای خارجی استفاده شده است. متراژ ثبتشده پروژه ۲۸۰ متر مربع و سال اجرای آن ۱۳۹۲ است.
مشخصات پروژه ساختمان مسکونی زهتابیان
| نام پروژه | ساختمان مسکونی زهتابیان |
|---|---|
| موقعیت | رسالت، نیروی دریایی، تهران |
| نوع ساختمان | مسکونی |
| متراژ ثبتشده | ۲۸۰ متر مربع |
| سال اجرا | ۱۳۹۲ |
| مصالح نما | سمنت برد طرح چوب خارجی، سنگ و ورق فلزی |
| رنگ نما | رنگ خارجی |
| طراح معماری | شرکت طرح و بنای خشکه چین |
| مجری نما | شرکت طرح و بنای خشکه چین |
طراحی و اجرای نمای ترکیبی ساختمان مسکونی
یکی از ویژگیهای پروژه زهتابیان، انجام همزمان طراحی معماری و اجرای نما توسط شرکت خشکه چین است. در پروژههایی که طراحی و اجرا با هماهنگی یک مجموعه انجام میشود، امکان بررسی جزئیات اتصال مصالح و هماهنگی نقشههای معماری با شرایط اجرایی از مراحل ابتدایی فراهم است.
در این ساختمان از سه متریال با ویژگیهای ظاهری متفاوت استفاده شده است: فایبر سمنت برد طرح چوب برای ایجاد بافت چوبی، سنگ برای سطوح با ظاهر طبیعی و ورق فلزی برای تکمیل ترکیب معماری.
در طراحی نمای ترکیبی سمنت برد و سنگ، نحوه جانمایی مصالح، ابعاد قطعات، تناسب رنگها و جزئیات اتصال نقش مهمی در کیفیت نهایی نما دارند.
اجرای نمای سمنت برد طرح چوب خارجی
در نمای ساختمان زهتابیان از فایبر سمنت برد طرح چوب خارجی استفاده شده است. این صفحات سیمانی دارای بافت ظاهری مشابه چوب هستند و میتوانند در طراحی نماهای مسکونی با سبکهای مختلف معماری مورد استفاده قرار گیرند.
سمنت برد طرح چوب امکان ایجاد ظاهر چوبی را با استفاده از مصالح پایه سیمانی فراهم میکند. در انتخاب این محصول برای نمای خارجی باید مشخصات مقاومت، نوع پوشش محافظ، شرایط اقلیمی و روش نصب مورد تأیید تولیدکننده بررسی شود.
برای مشاهده محصول مرتبط با این پروژه، صفحه فایبر سمنت برد طرح چوب تایلندی SCG ضخامت ۸ میلیمتر را بررسی کنید.
این محصول در صفحه گالری پروژه معرفی شده است؛ با این حال، برای تعیین ضخامت و مدل دقیق تمام قطعات اجراشده باید به مدارک فنی همان پروژه مراجعه شود.
ترکیب نمای سمنت برد طرح چوب با سنگ و ورق فلزی
ترکیب سمنت برد طرح چوب با سنگ و فلز، یکی از روشهای ایجاد تنوع در نمای ساختمانهای مسکونی است. هر یک از این مصالح دارای بافت، وزن، رفتار حرارتی و روش اتصال متفاوتی هستند و باید در طراحی اجرایی به این تفاوتها توجه شود.
هماهنگی با نمای سنگی
سنگ میتواند در کنار بافت چوبی فایبر سمنت برد، ترکیبی از سطوح طبیعی و خطوط منظم ایجاد کند. در محل برخورد سنگ و صفحات سیمانی، باید جزئیات لبهها، اختلاف ضخامت و آببندی بهدرستی طراحی شوند.
هماهنگی با ورق فلزی
ورق فلزی در طراحی نما میتواند برای ایجاد سطوح متفاوت، قاببندی یا تکمیل جزئیات معماری به کار رود. در محل اتصال فلز با فایبر سمنت برد، اختلاف انبساط حرارتی، محافظت در برابر خوردگی و جزئیات دفع آب باید بررسی شوند.
در پروژه زهتابیان، ترکیب این سه متریال بهعنوان بخش اصلی طراحی معماری نما ثبت شده است.

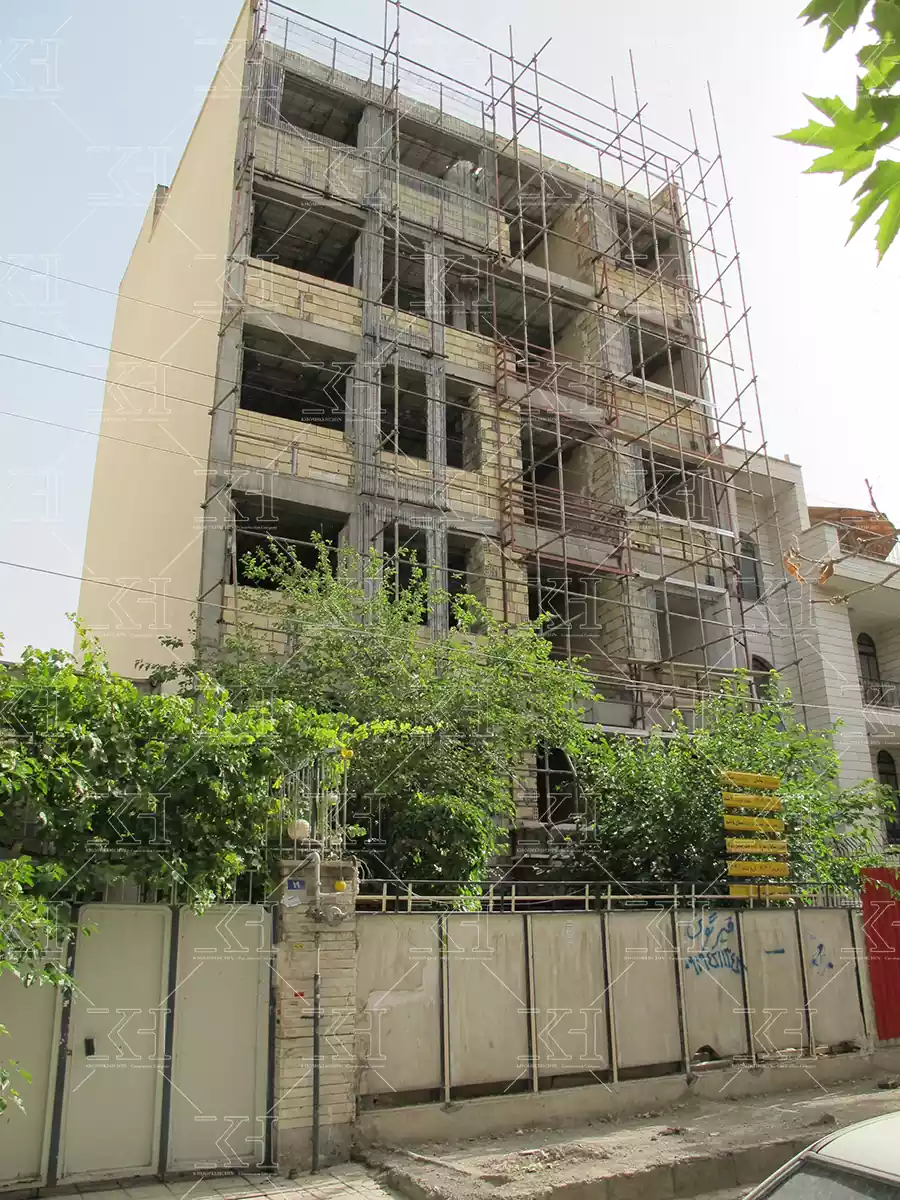

زیرسازی و شاسیکشی نمای فایبر سمنت برد
یکی از تصاویر گالری ساختمان زهتابیان مربوط به مرحله زیرسازی نما است. زیرسازی مناسب در اجرای نمای خشک، وظیفه نگهداری صفحات سیمانی و انتقال بارهای وارد بر پوشش به سازه اصلی ساختمان را بر عهده دارد.
در طراحی زیرسازی فایبر سمنت برد طرح چوب باید جهت نصب قطعات، ابعاد صفحات، بار باد و نوع اتصالات در نظر گرفته شود. همچنین محل قرارگیری اعضای زیرسازی باید با خطوط طراحی نما هماهنگ باشد.
نکات مهم در اجرای زیرسازی
- کنترل تراز و شاقول زیرسازی
- هماهنگی محل اتصالات با ابعاد صفحات
- بررسی ظرفیت اتصال زیرسازی به سازه اصلی
- رعایت جزئیات محل برخورد سمنت برد با سنگ و فلز
- پیشبینی درزهای حرکتی و جزئیات دفع آب
برای آشنایی بیشتر با روشهای زیرسازی، مقاله شاسیکشی مناسب برای نمای سمنت برد را مطالعه کنید.

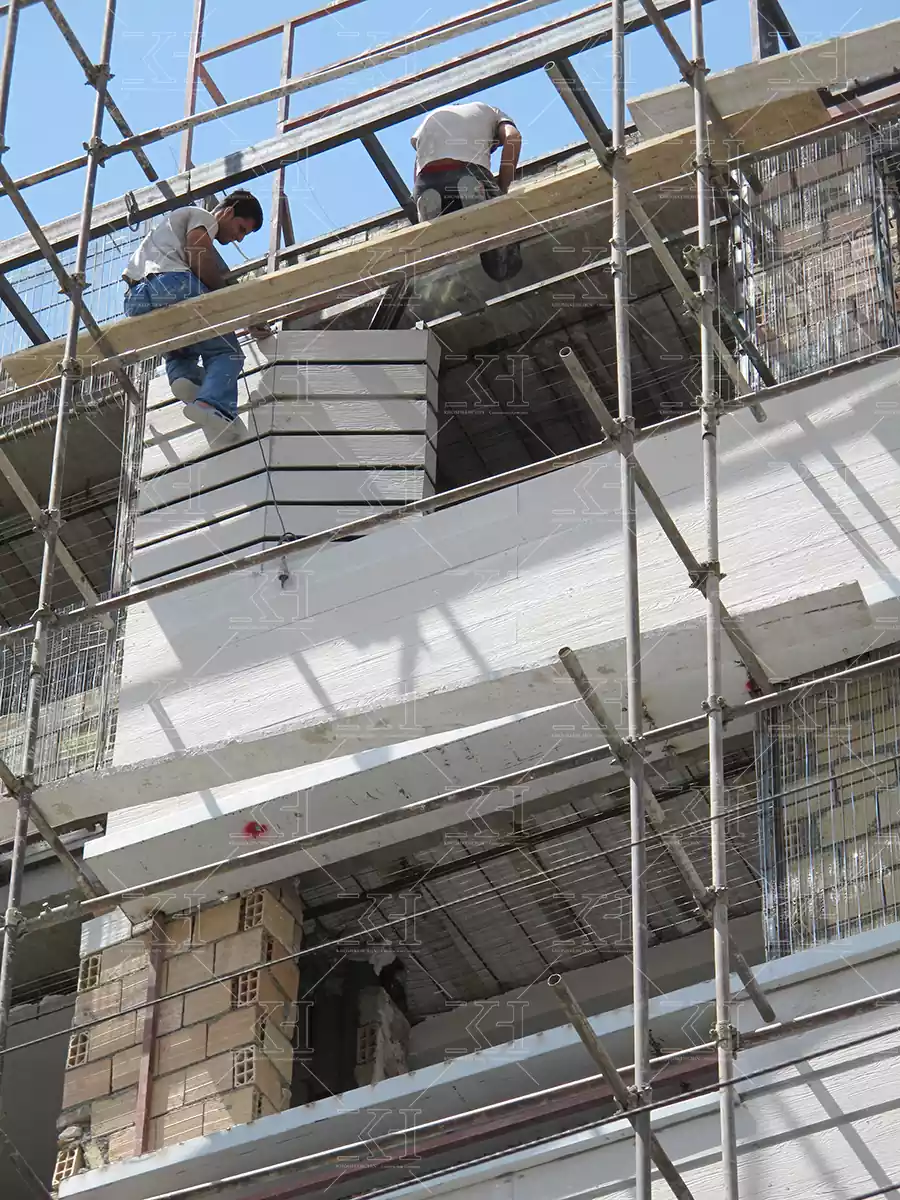

نصب پنلهای سمنت برد در نمای ساختمان زهتابیان
در گالری پروژه، تصویری از مرحله نصب پنل سمنت برد ثبت شده است. در این مرحله، قطعات مطابق نقشه اجرایی روی زیرسازی نصب میشوند و راستای خطوط و محل اتصالات کنترل میشود.
برای نصب صفحات فایبر سمنت برد طرح چوب باید از اتصالات متناسب با نوع محصول استفاده شود. فاصله پیچها از لبه صفحات، فاصله تکیهگاهها و نحوه اجرای درزها باید مطابق دستورالعمل تولیدکننده تعیین شود.
در نماهای ترکیبی، دقت در محل پایان قطعات سمنت برد و اتصال آنها به مصالح مجاور، از عوامل مهم کیفیت اجرایی و ظاهری است.
برای مطالعه روشهای عمومی نصب، به راهنمای نصب فایبر سمنت برد در نما مراجعه کنید.

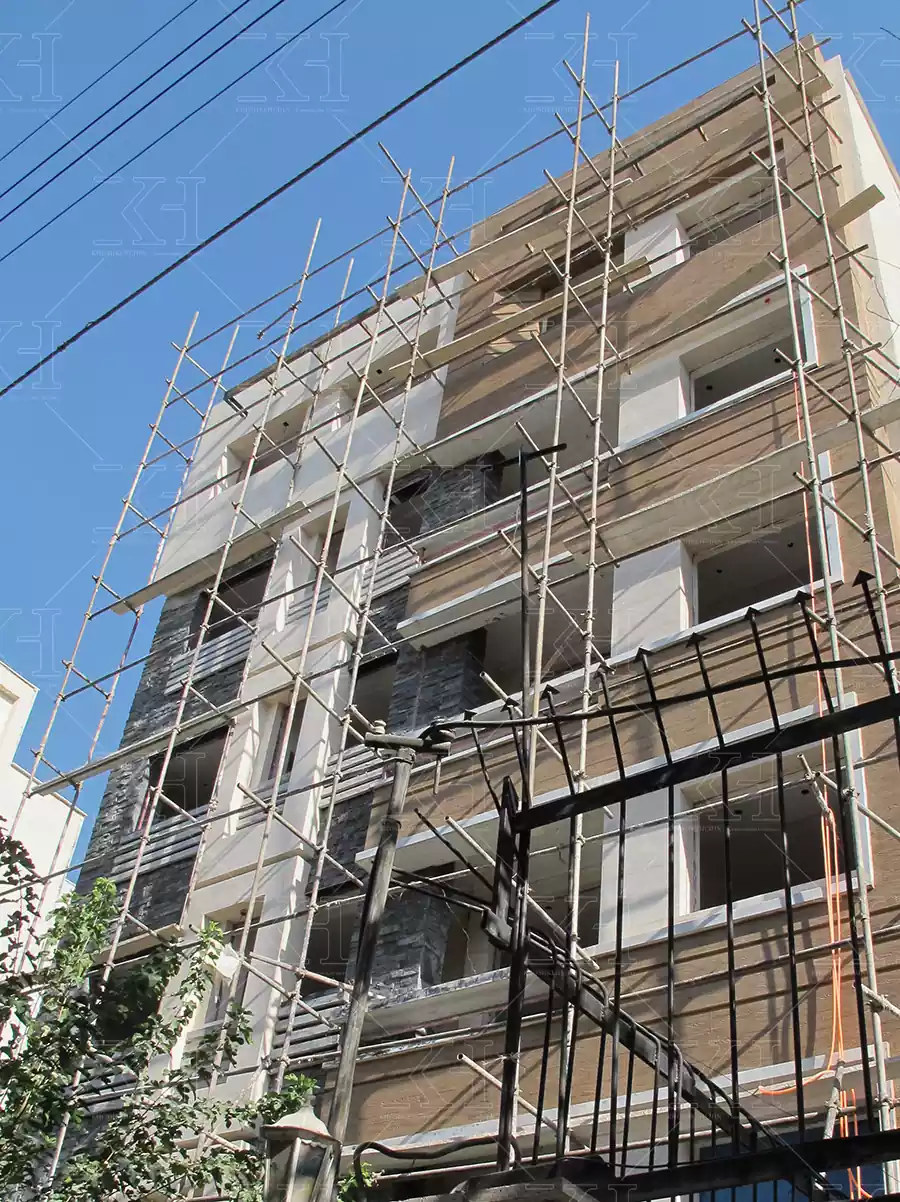

رنگآمیزی نمای سمنت برد طرح چوب
در پروژه ساختمان زهتابیان از رنگ نمای خارجی استفاده شده است. تصاویر گالری نیز دو مرحله از رنگآمیزی را نمایش میدهند.
در رنگآمیزی فایبر سمنت برد طرح چوب، حفظ بافت ظاهری صفحه و انتخاب رنگ سازگار با سطح سیمانی اهمیت دارد. آمادهسازی صحیح سطح، رعایت شرایط محیطی و استفاده از سیستم پرایمر و رنگ مورد تأیید تولیدکننده به کیفیت پوشش نهایی کمک میکند.
در صفحه پروژه، محصول رنگ جوتن کالرلست سیلک بهعنوان رنگ مرتبط معرفی شده است. این رنگ از محصولات مخصوص پوشش سطوح خارجی و سیمانی است.
برای آشنایی با روش صحیح اجرا میتوانید مقاله مراحل رنگآمیزی نمای سمنت برد و سطوح بتنی را مطالعه کنید.
مزایای طراحی و اجرای هماهنگ نمای ساختمان
در پروژههایی که از چند نوع مصالح استفاده میشود، هماهنگی میان طراحی معماری و اجرای نما اهمیت زیادی دارد. تصمیمگیری درباره ابعاد قطعات، خطوط اتصال و نحوه پایانیافتن مصالح باید پیش از شروع عملیات اجرایی انجام شود.
در ساختمان زهتابیان، طراحی معماری و اجرای پروژه توسط مجموعه خشکهچین انجام شده است. این ویژگی، پروژه را به نمونهای مرتبط برای کارفرمایانی تبدیل میکند که به دنبال خدمات یکپارچه طراحی نما و اجرای نمای خشک ساختمان مسکونی هستند.

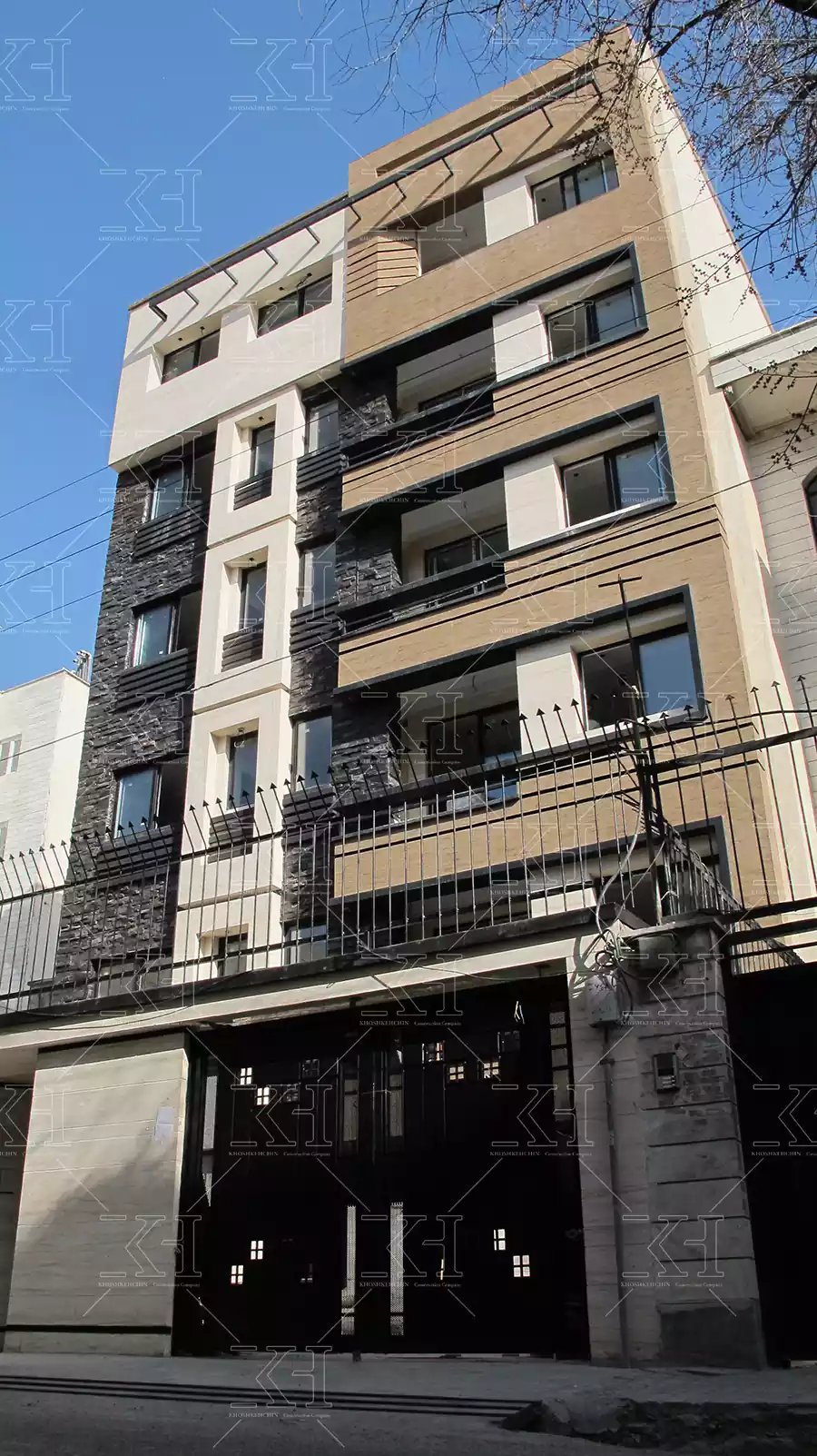

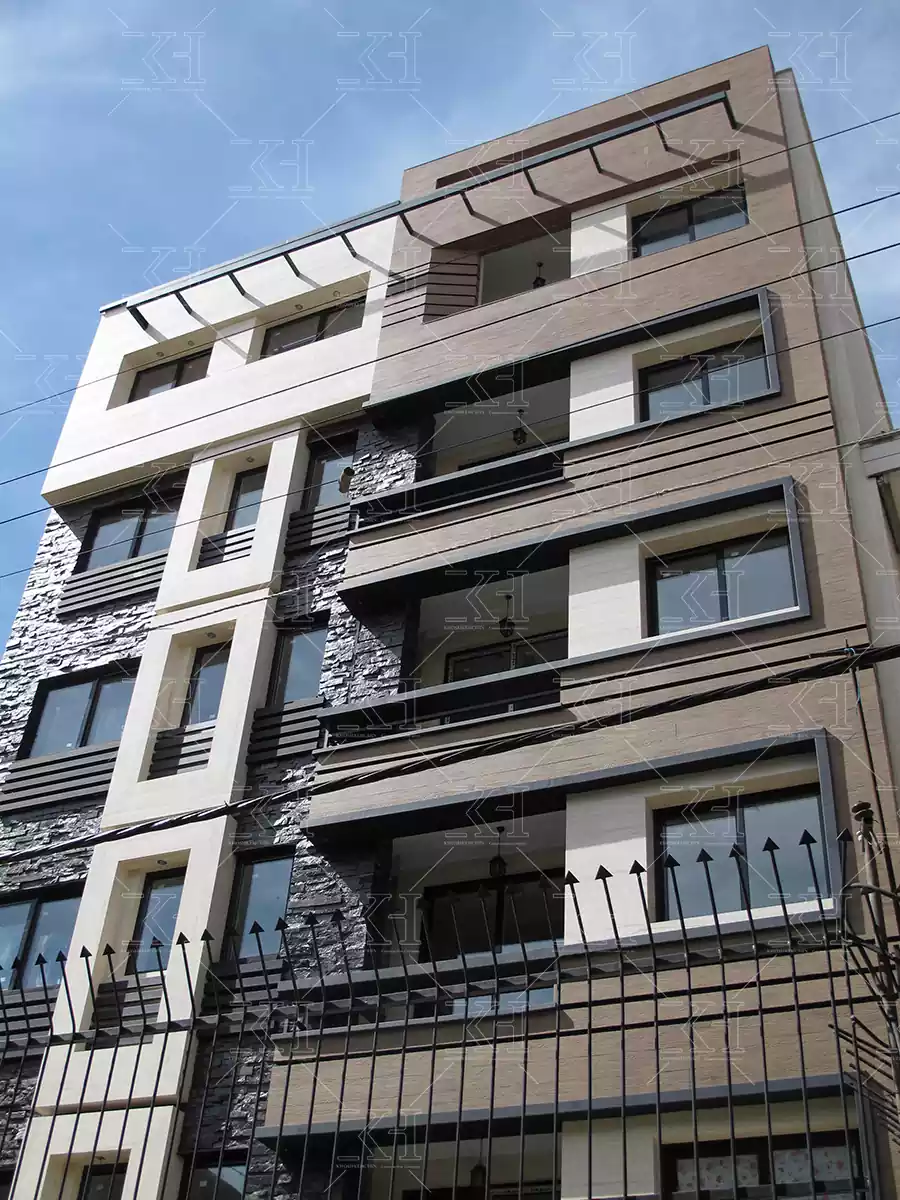

تصاویر مراحل اجرای ساختمان زهتابیان
گالری پروژه شامل تصاویر نمای نهایی ساختمان، دو تصویر از رنگآمیزی، نصب پنل سمنت برد و زیرسازی نما است. این مجموعه، بخشی از روند اجرای نمای ترکیبی ساختمان را از مرحله زیرسازی تا تکمیل پوشش نهایی نشان میدهد.
این تصاویر برای کارفرمایان و معمارانی که به دنبال نمونه اجرای نمای سمنت برد طرح چوب، طراحی نمای ترکیبی سنگ و سمنت برد و اجرای نمای خشک در تهران هستند، قابل استفاده است.
محصولات و مقالات مرتبط با پروژه زهتابیان
جمعبندی پروژه ساختمان مسکونی زهتابیان
ساختمان مسکونی زهتابیان در محدوده رسالت و نیروی دریایی تهران، نمونهای از طراحی و اجرای نمای ترکیبی سمنت برد طرح چوب خارجی، سنگ و ورق فلزی است. طراحی معماری و اجرای این پروژه توسط شرکت طرح و بنای خشکه چین انجام شده و برای تکمیل نما از رنگ خارجی استفاده شده است. متراژ ثبتشده پروژه ۲۸۰ متر مربع و سال اجرای آن ۱۳۹۲ است.
برای دریافت مشاوره درباره طراحی نمای ساختمان مسکونی، اجرای نمای سمنت برد طرح چوب، نمای ترکیبی سنگ و سمنت برد و اجرای نمای خشک میتوانید از طریق صفحه تماس با شرکت طرح و بنای خشکه چین با کارشناسان مجموعه در ارتباط باشید.
