گریتینگ چیست؟

گریتینگ (Grating) یک ساختار شبکه‌ای متشکل از اعضای باربر (Bearing Bar) و رابط(Cross Bar) است که معمولاً از فلز یا مواد کامپوزیتی ساخته می‌شود. این محصول به دلیل ساختار باز، امکان عبور آب و هوا، وزن نسبتاً کم در مقایسه با برخی ساختارهای توپر و قابلیت تحمل بار در صورت طراحی صحیح، در پروژه‌های ساختمانی و صنعتی کاربرد دارد.

گریتینگ (Grating) یکی از پرکاربردترین محصولات فلزی در صنایع ساختمان، نفت، گاز، پتروشیمی، نیروگاه‌ها و پروژه‌های عمرانی است. این محصول به دلیل مقاومت مکانیکی بالا، وزن مناسب، عبور آب و هوا و نصب آسان، به عنوان کف‌پوش، درپوش کانال، پله فلزی و سکوهای دسترسی مورد استفاده قرار می‌گیرد.

گریتینگ در کف‌سازی، ساخت پله‌های فلزی، پوشش کانال‌های زهکشی، سکوهای تأسیساتی، پارکینگ‌ها و برخی عناصر معماری استفاده می‌شود.

انواع گریتینگ چیست؟

گریتینگ‌ها را می‌توان بر اساس روش ساخت، ساختار شبکه و جنس دسته‌بندی کرد.

۱. انواع گریتینگ از نظر روش ساخت

گریتینگ الکتروفورج یا جوشی: در این روش، تسمه‌های باربر و میلگردها یا رابط‌های فلزی با استفاده از فشار و جریان الکتریکی به یکدیگر متصل می‌شوند. این روش برای تولید صنعتی گریتینگ‌های فولادی با اتصال یکنواخت کاربرد دارد.

گریتینگ تسمه در میلگرد: در این نوع، تسمه‌های باربر با رابط‌های میلگردی ترکیب می‌شوند و اتصالات معمولاً به روش جوشکاری انجام می‌گیرد.

گریتینگ تسمه در تسمه: در این ساختار، تسمه‌های باربر و رابط در شیارهای ایجادشده روی یکدیگر قرار می‌گیرند و با روش مناسب، مانند جوشکاری یا اتصال فشاری، تثبیت می‌شوند.

گریتینگ کامپوزیتی: این نوع از الیاف تقویت‌کننده و رزین ساخته می‌شود و معمولاً با قالب‌گیری یا روش‌های تولید پیوسته متناسب با ساختار محصول تولید می‌شود.

۲. انواع گریتینگ از نظر جنس

• گریتینگ فولادی: برای بسیاری از کف‌پوش‌ها، پله‌ها و سکوهای باربر.
• گریتینگ گالوانیزه: گریتینگ فولادی با پوشش روی برای افزایش مقاومت در برابر خوردگی.

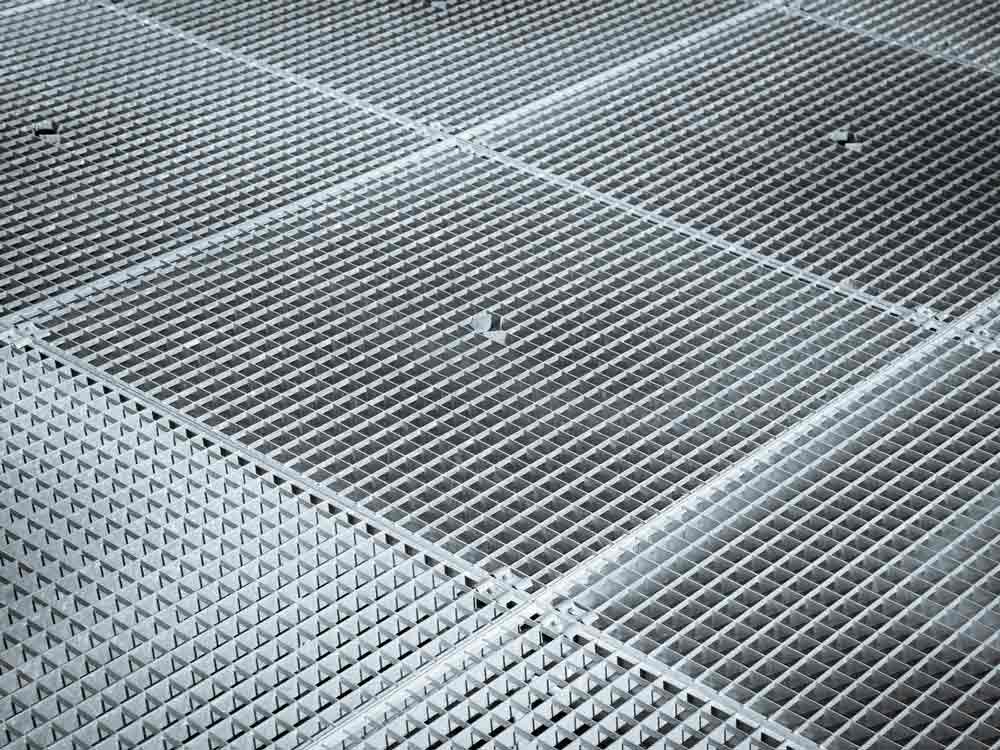

• گریتینگ استنلس استیل: برای برخی محیط‌های مرطوب، بهداشتی یا خورنده، متناسب با گرید فولاد.
• گریتینگ آلومینیومی: برای کاربردهایی که وزن کمتر اهمیت دارد.
• گریتینگ فایبرگلاس (FRP): برای برخی محیط‌های خورنده و کاربردهای خاص با توجه به مشخصات رزین و محصول.

انتخاب جنس باید بر اساس بارگذاری، شرایط محیطی، دوام مورد انتظار و هزینه انجام شود.

گریتینگ چگونه ساخته می‌شود؟

روش ساخت گریتینگ به نوع محصول و جنس آن بستگی دارد. مراحل معمول تولید گریتینگ فلزی به شرح زیر است:

۱. انتخاب مواد اولیه: تسمه‌های فولادی یا سایر اعضای فلزی بر اساس ابعاد، ضخامت و ظرفیت باربری موردنیاز انتخاب می‌شوند.

۲. برش و آماده‌سازی: اعضای باربر و رابط در ابعاد مشخص برش داده می‌شوند. در برخی روش‌ها، شیارهای لازم نیز روی تسمه‌ها ایجاد می‌شود.

۳. چیدمان شبکه: تسمه‌های باربر با فاصله مشخص در کنار یکدیگر قرار می‌گیرند و اعضای رابط به‌صورت عمود یا مطابق طرح تولید در میان آن‌ها قرار می‌گیرند.

۴. اتصال اجزا: بسته به نوع گریتینگ، اتصال با جوشکاری مقاومتی، جوشکاری معمولی یا روش‌های اتصال فشاری انجام می‌شود.

۵. برش نهایی و کنترل کیفیت: ابعاد، تختی، کیفیت اتصالات و مشخصات محصول بررسی می‌شوند.

۶. اعمال پوشش محافظ: در صورت نیاز، گریتینگ فولادی با روش مناسب، مانند گالوانیزه گرم پس از ساخت، در برابر خوردگی محافظت می‌شود.

در تولید گریتینگ کامپوزیتی، به‌جای اتصال تسمه‌های فلزی، از قالب‌گیری یا فرایندهای تولید کامپوزیت استفاده می‌شود.

مهم‌ترین کاربردهای گریتینگ در ساختمان

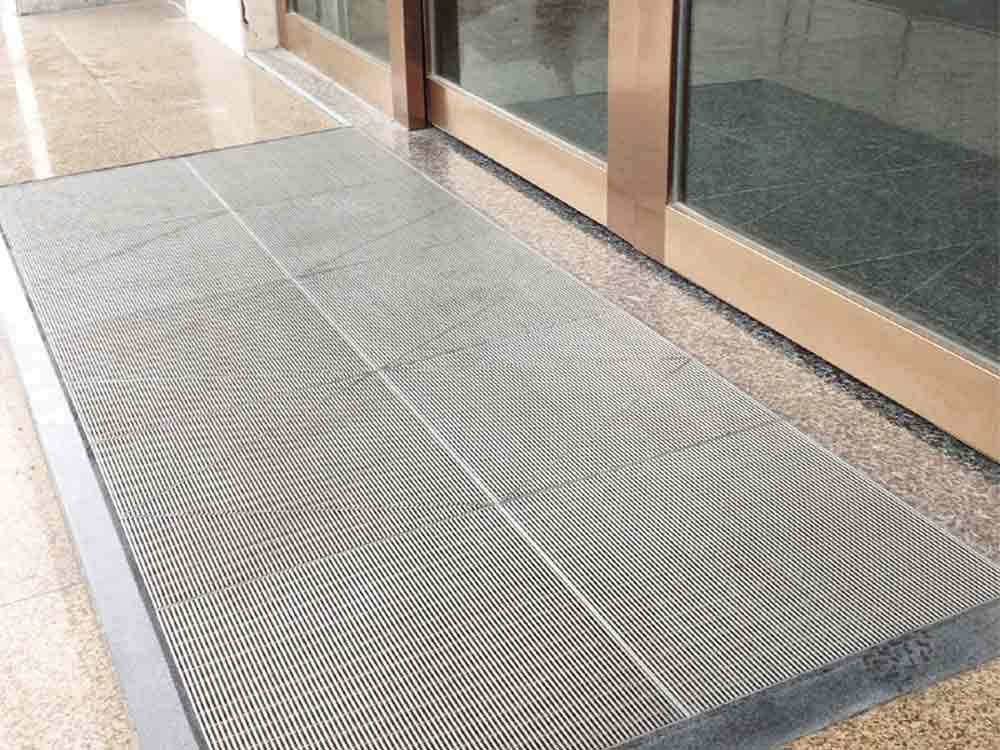

کف‌سازی و مسیرهای تردد

برای کف‌پوش سکوها، مسیرهای دسترسی و فضاهای تأسیساتی که به ساختار مشبک نیاز دارند.

پله‌های فلزی

برای ساخت کف پله در کارگاه‌ها، موتورخانه‌ها و ساختمان‌های صنعتی؛ با رعایت الزامات باربری و ضدلغزش.

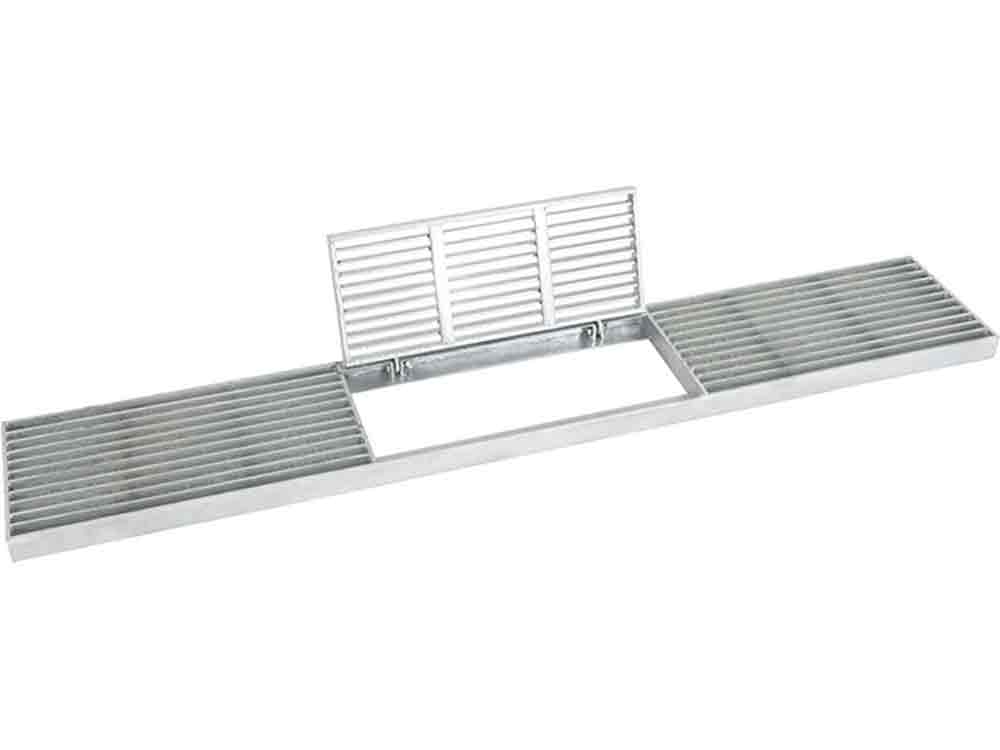

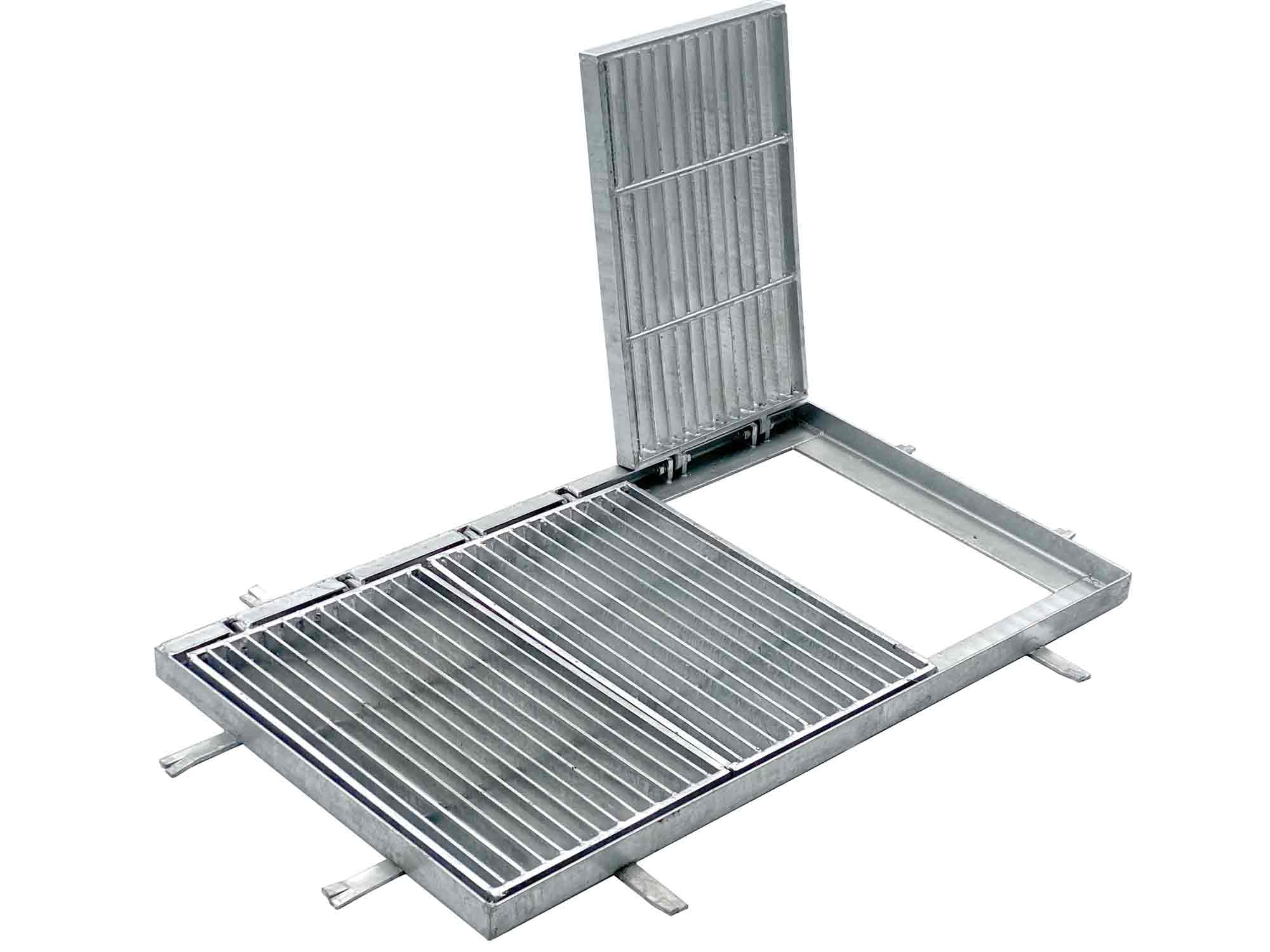

کانال‌های زهکشی

برای پوشش کانال‌های جمع‌آوری آب در محوطه ساختمان، پارکینگ و فضاهای خدماتی.

پارکینگ و رمپ

برای پوشش برخی کانال‌ها و بازشوهای تأسیساتی، با انتخاب محصول مناسب بار چرخ خودرو.

سکوهای تأسیساتی

برای دسترسی به تجهیزات، مسیرهای سرویس و کف‌های مشبک در فضاهای صنعتی و فنی.

نما و عناصر معماری

در برخی پروژه‌ها برای ایجاد جداره‌های مشبک و عناصر معماری؛ مشروط بر طراحی مناسب اتصالات، کنترل بار باد و رعایت الزامات ایمنی.

تفاوت گریتینگ با پانچ متال و استرچ متال

گریتینگ معمولاً از اعضای باربر و رابط تشکیل می‌شود و در کف‌پوش‌ها، پله‌ها و سکوها کاربرد دارد.

پانچ متال از سوراخ‌کاری ورق فلزی ساخته می‌شود و در نما، پوشش‌های دکوراتیو و حفاظ‌ها کاربرد دارد. استرچ متال نیز با برش و کشش ورق تولید می‌شود و در پوسته‌های مشبک، نما و حفاظ‌ها مورد استفاده قرار می‌گیرد.

هر سه محصول می‌توانند کاربردهای معماری داشته باشند، اما از نظر ساختار، ظرفیت باربری و روش نصب یکسان نیستند.

بررسی نکاتی برای انتخاب گریتینگ مناسب پروژه:

• محل نصب و نوع کاربرد
• ابعاد گریتینگ و فاصله تکیه‌گاه‌ها
• بار مورد انتظار و ظرفیت باربری
• جنس و نوع پوشش محافظ
• ابعاد شبکه و الزامات ایمنی
• نوع اتصال، قاب و متعلقات نصب

قیمت گریتینگ نیز به جنس، ابعاد، روش ساخت، مشخصات باربری، پوشش محافظ و حجم سفارش بستگی دارد. مقایسه قیمت باید بر اساس مشخصات فنی یکسان انجام شود.

جمع‌بندی

گریتینگ یک محصول شبکه‌ای کاربردی در ساختمان و صنعت است که با روش‌هایی مانند جوشکاری مقاومتی، اتصال تسمه‌ها یا قالب‌گیری کامپوزیت تولید می‌شود. انتخاب نوع مناسب آن به کاربرد، بارگذاری، جنس، شرایط محیطی و روش نصب وابسته است.برای خرید گریتینگ مناسب، مشخصات فنی محل اجرا را تعیین کنید و ظرفیت باربری، ابعاد شبکه و نوع پوشش محصول را پیش از سفارش بررسی کنید.
