رانر U70 یکی از پروفیلهای اصلی در زیرسازی سیستمهای ساختوساز خشک و دیوار کناف است که با مقطع U شکل، در بخش افقی سازه قرار میگیرد. این پروفیل معمولاً در کنار استاد C70 استفاده میشود و وظیفه اصلی آن ایجاد مسیر و چارچوب مناسب برای قرارگیری استادها و شکلدهی به اسکلت دیوار خشک است. رانر U70-4000 در بازار بهعنوان پروفیل گالوانیزه با عرض 70 میلیمتر و طول 4000 میلیمتر عرضه میشود.
رانر U70 معمولاً از ورق فولادی گالوانیزه نورد سرد ساخته میشود. مقطع U شکل آن باعث میشود استادهای C70 بهصورت مناسب داخل رانر قرار گرفته و یک قاب منظم برای اجرای دیوار ایجاد کنند.
مشخصات رایج این محصول عبارتاند از:
ضخامت ورق این نوع رانر بسته به تولیدکننده میتواند متفاوت باشد و نمونههای 0.50، 0.55 و 0.60 میلیمتر در بازار دیده میشوند.
مهمترین نکته در مورد رانر U70، محل و نحوه استفاده آن است. این پروفیل برخلاف استاد C70، عضو عمودی اصلی دیوار نیست؛ بلکه بهعنوان عضو افقی قاب مورد استفاده قرار میگیرد.

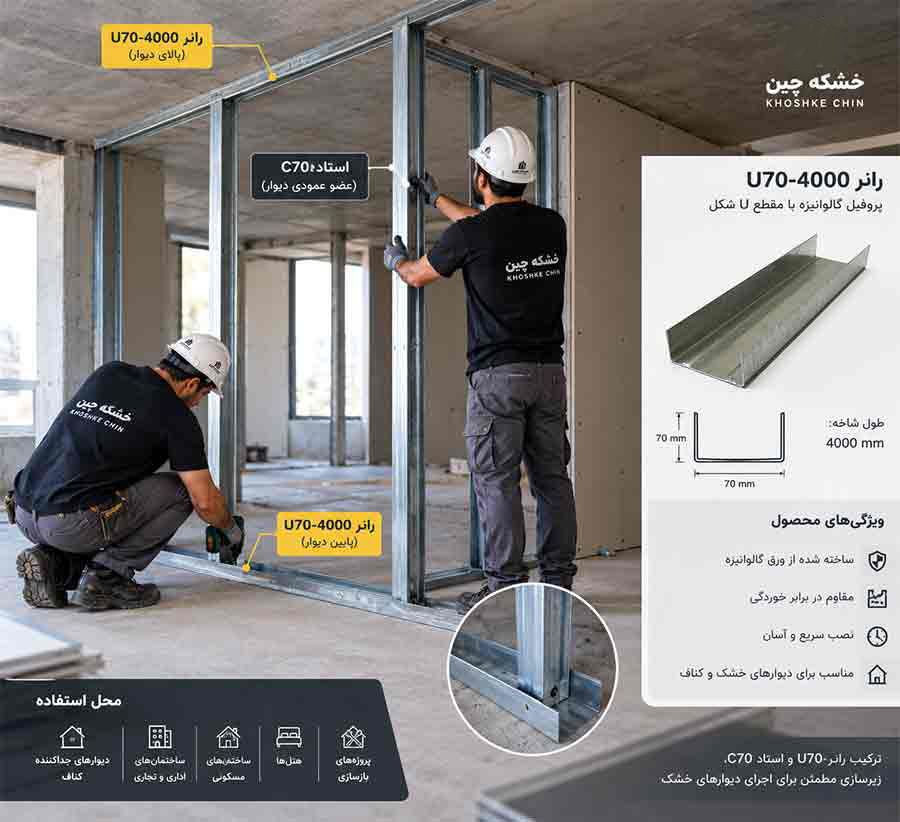

در یک دیوار خشک با سازه C70/U70، ابتدا رانر در محل اتصال دیوار به کف و سقف نصب میشود. سپس استادهای C70 بهصورت عمودی داخل رانر قرار میگیرند. به این ترتیب، رانر یک مسیر مشخص برای استقرار استادها ایجاد کرده و به شکلگیری قاب دیوار کمک میکند.
اصلیترین محل استفاده از رانر U70، قسمت پایین و بالای دیوارهای جداکننده خشک است.
رانر روی کف و سقف در امتداد خط تعیینشده برای دیوار نصب میشود و استادهای C70 بین این دو ریل قرار میگیرند. بنابراین در اجرای یک دیوار کناف با عمق سازه 70 میلیمتر، ترکیب U70 + C70 یکی از ترکیبات متداول زیرسازی محسوب میشود.
رانر U70-4000 برای اجرای پارتیشنهای داخلی و دیوارهای جداکننده خشک کاربرد دارد.
برای مثال در ساختمانهای اداری، تجاری، مسکونی، هتلها و فضاهای داخلی، زمانی که قرار است یک دیوار غیر باربر با سیستم خشک ایجاد شود، میتوان از رانر U70 به همراه استاد C70 و پنل مناسب استفاده کرد.
در این سیستم، رانر نقش ایجاد چارچوب افقی را دارد و استادها عضو عمودی زیرسازی هستند.
یکی از دلایل انتخاب U70 به جای U50، امکان ایجاد زیرسازی با عمق بیشتر است. این موضوع میتواند برای دیوارهایی که نیاز به فضای بیشتری برای عایق صوتی و حرارتی، عبور تأسیسات یا ایجاد ساختار چندلایه دارند اهمیت داشته باشد.
البته انتخاب U70 صرفاً براساس ضخامت دیوار انجام نمیشود و باید با نوع استاد، پنل، ارتفاع دیوار، فاصله استادها و الزامات طراحی سیستم هماهنگ باشد.
رانرها در بخشهای افقی اطراف بازشوها نیز میتوانند در تشکیل قاب مورد استفاده قرار گیرند. با این حال، در بازشوهای سنگین یا دهانههای خاص الزاماً نباید تنها به رانر معمولی متکی بود و ممکن است استفاده از پروفیلهای تقویتی مانند UA یا جزئیات سازهای اختصاصی مورد نیاز باشد.
برای درک بهتر کاربرد این محصول، میتوان ساختار یک دیوار خشک را به سه بخش اصلی تقسیم کرد:
رانر U70 → ایجاد قاب افقی
استاد C70 → ایجاد سازه عمودی
پنل → ایجاد سطح نهایی دیوار
بنابراین رانر U70 را نباید با استاد C70 اشتباه گرفت. استادها در قاب دیوار بهصورت عمودی قرار میگیرند و بخش اصلی زیرسازی برای نصب پنل را تشکیل میدهند، در حالی که رانرها در کف، سقف و برخی قسمتهای افقی قاب قرار میگیرند.
رانر U70 بهتنهایی عضو باربر اصلی دیوار محسوب نمیشود. نقش اصلی آن ایجاد چارچوب و هدایت و تثبیت استادهاست. عملکرد نهایی دیوار به مجموعهای از اجزای سیستم شامل استاد، رانر، اتصالات، پنل و نحوه نصب وابسته است. منابع فنی نیز رانر را در مقابل استاد، بهعنوان جزء افقی و غیر باربر اصلی قاب معرفی میکنند.
استفاده از این پروفیل در سیستم دیوار خشک چند مزیت مهم دارد:
رانر U70 یک پروفیل U شکل گالوانیزه با طول 4 متر است که عمدتاً در کف و سقف دیوارهای خشک نصب میشود و برای تشکیل قاب و استقرار استادهای C70 کاربرد دارد. مهمترین محل استفاده آن، دیوارهای جداکننده کناف و سیستمهای درایوال با زیرسازی 70 میلیمتری است.
