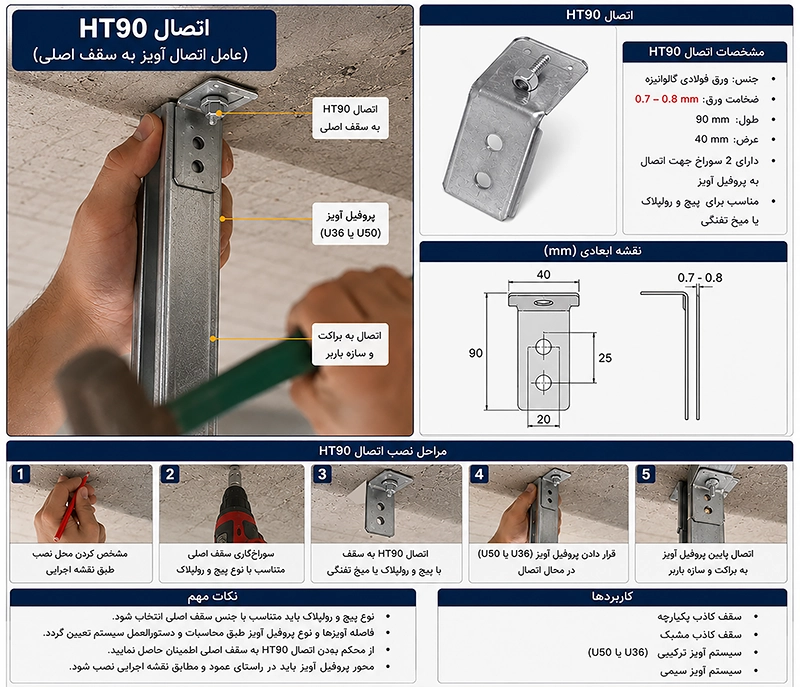

اتصال HT90 که با نامهای عامل اتصال HT90، اتصال آویز HT90 و بست HT90 نیز شناخته میشود، یکی از قطعات فلزی مورد استفاده در زیرسازی سقفهای کاذب است. وظیفه اصلی این قطعه، ایجاد اتصال میان سیستم آویز سقف کاذب و سقف اصلی ساختمان است.
HT90 معمولاً از ورق فولادی گالوانیزه ساخته میشود و به دلیل فرم خاص خود امکان اتصال آویز سیمی یا آویز ترکیبی را به سقف اصلی فراهم میکند.
این قطعه در سقفهای کاذب یکپارچه و همچنین سقفهای کاذب مشبک کاربرد دارد و در واقع یکی از نخستین نقاط انتقال بار زیرسازی سقف کاذب به سقف اصلی محسوب میشود.
کاربرد اصلی HT90، اتصال آویز سقف کاذب به سقف اصلی است.
در اجرای سقف کاذب، شبکه زیرسازی نمیتواند بدون سیستم آویز در فاصله موردنظر از سقف اصلی نگهداری شود. به همین دلیل مجموعهای از آویزها برای انتقال بار زیرسازی به سازه اصلی ساختمان مورد استفاده قرار میگیرد.
HT90 در قسمت بالایی این مجموعه قرار میگیرد.
بهصورت شماتیک میتوان مسیر اتصال را چنین در نظر گرفت:
سقف اصلی ساختمان
↓
اتصال HT90
↓
آویز سقف کاذب
↓
اتصال به سازه باربر
↓
پروفیلهای زیرسازی سقف
↓
پانل یا تایل سقف کاذب
یکی از مهمترین کاربردهای اتصال HT90 در آویز ترکیبی سقف کاذب است.
در این روش معمولاً از پروفیلهایی مانند UH36 یا U50 بهعنوان عضو آویز استفاده میشود. قسمت بالایی این پروفیل توسط HT90 به سقف اصلی متصل شده و قسمت پایین آن از طریق اتصال مناسب، مانند براکت، به سازه باربر سقف کاذب متصل میشود.
ساختار این سیستم به شکل زیر است:
سقف اصلی → HT90 → UH36 یا U50 → براکت → سازه باربر
در نتیجه HT90 در این ساختار نقش واسط میان سقف اصلی و عضو عمودی آویز را بر عهده دارد.
HT90 میتواند در سیستمهای دارای آویز سیمی نیز بهعنوان عامل اتصال به سقف اصلی مورد استفاده قرار گیرد.
در سقفهای مشبک، آویز سیمی یکی از روشهای متداول برای نگهداری شبکه سقف است. در این سیستم، مفتول آویز از قسمت بالایی به عامل اتصال سقفی متصل شده و از سمت دیگر شبکه زیرسازی سقف را نگه میدارد.
بنابراین بسته به نوع سیستم طراحیشده، HT90 میتواند نقطه اتصال آویز سیمی به سقف اصلی را نیز فراهم کند.
اتصال HT90 را میتوان در سیستمهای مختلف ساختوساز خشک مشاهده کرد که مهمترین آنها عبارتاند از:
سقف کاذب یکپارچه
سقف کاذب مشبک
زیرسازی سقف با آویز ترکیبی
زیرسازی دارای پروفیل UH36 یا U50
سیستمهای دارای آویز سیمی
نوع و تعداد HT90 مورد استفاده باید بر اساس ساختار سقف، فاصله آویزها، وزن سیستم و دستورالعمل اجرایی پروژه مشخص شود.
اتصال HT90 معمولاً از ورق فولادی گالوانیزه تولید میشود.
استفاده از فولاد گالوانیزه باعث میشود قطعه ضمن برخورداری از مقاومت مکانیکی مناسب، در برابر خوردگی ناشی از شرایط معمول محیط داخلی ساختمان نیز مقاومت مناسبی داشته باشد.
از آنجا که HT90 بخشی از مسیر انتقال بار سقف کاذب است، کیفیت ورق، ضخامت مناسب، فرم صحیح قطعه و کیفیت ساخت آن اهمیت زیادی دارد.
HT90 از نظر ابعاد، قطعه بزرگی نیست؛ اما موقعیت آن در سیستم سقف اهمیت زیادی دارد.
بار زیرسازی سقف و صفحات پوششی از طریق سازههای باربر و سیستم آویز به سقف اصلی منتقل میشود. HT90 در بالاترین قسمت این زنجیره اتصال قرار میگیرد.
به همین دلیل استفاده از قطعات ضعیف، تغییرشکلیافته یا نامتناسب با سیستم میتواند کیفیت اتصال آویز به سقف اصلی را تحت تأثیر قرار دهد.
یک HT90 مناسب باید دارای ویژگیهایی مانند ورق باکیفیت، فرم دقیق، سوراخکاری مناسب، پوشش گالوانیزه یکنواخت و مقاومت کافی در برابر تغییر شکل باشد.
در مرحله نخست، محل آویزهای سقف کاذب مطابق نقشه اجرایی و ساختار سیستم مشخص میشود.
سپس HT90 در محل تعیینشده روی سقف اصلی قرار گرفته و با عامل اتصال مناسب و مورد تأیید سیستم اجرایی به سقف اصلی مهار میشود.
پس از تثبیت HT90، عضو آویز به آن متصل میشود.
در سیستم آویز ترکیبی، پروفیل UH36 یا U50 به HT90 متصل شده و در قسمت پایین نیز به کمک اتصال مناسب به سازه باربر متصل میشود.
پس از نصب آویزها، تراز زیرسازی کنترل شده و شبکه سقف کاذب مطابق دستورالعمل اجرایی تکمیل میشود.
نوع اتصال HT90 به سقف اصلی نباید صرفاً بر اساس عادت اجرایی انتخاب شود.
جنس سقف اصلی، نوع سازه، بار سقف کاذب، نوع مهار مورد استفاده و الزامات سیستم اجرایی باید در انتخاب روش اتصال مورد توجه قرار گیرند.
بهعنوان مثال، روش اتصال به یک سقف بتنی الزاماً با اتصال به یک عضو فولادی یا سایر زیرلایهها یکسان نیست.
بنابراین نوع مهار HT90 باید متناسب با زیرلایه و مطابق مشخصات فنی سیستم تعیین شود.
HT90 و براکت هر دو از اتصالات زیرسازی سقف کاذب هستند، اما عملکرد متفاوتی دارند.
HT90 عمدتاً در قسمت بالای آویز قرار گرفته و برای ایجاد اتصال به سقف اصلی استفاده میشود.
در مقابل، براکت یا اتصال مستقیم میتواند در قسمت دیگری از سیستم برای اتصال سازهها یا اتصال زیرسازی در شرایط مشخص مورد استفاده قرار گیرد.
در یک آویز ترکیبی ممکن است هر دو قطعه بهصورت همزمان وجود داشته باشند:
سقف اصلی → HT90 → UH36 → براکت → سازه باربر
بنابراین HT90 و براکت جایگزین مستقیم یکدیگر نیستند.
در زمان خرید اتصال HT90 بهتر است تنها قیمت محصول ملاک انتخاب نباشد.
موارد زیر باید مورد بررسی قرار گیرند:
جنس و کیفیت ورق
ضخامت مناسب قطعه
کیفیت پوشش گالوانیزه
دقت خمکاری و فرم قطعه
کیفیت سوراخکاری
عدم وجود ترک یا تغییر شکل در محل خم
سازگاری با سیستم آویز مورد استفاده
یکنواختی ابعادی در تعداد بالا
در پروژههای بزرگ، یکنواختی تولید اهمیت بیشتری پیدا میکند؛ زیرا اختلاف ابعاد قطعات میتواند سرعت و کیفیت اجرای زیرسازی را تحت تأثیر قرار دهد.
یکی از اشتباهات رایج، انتخاب اتصال سقفی بدون توجه به جنس زیرلایه است.
استفاده از مهار نامناسب، نصب ناقص قطعه، تغییر شکل HT90 هنگام اجرا، انتخاب قطعه با ضخامت یا کیفیت نامناسب و رعایت نکردن فواصل طراحیشده آویزها از دیگر مشکلات اجرایی هستند.
همچنین نباید فاصله آویزها را برای تمام سقفها یکسان در نظر گرفت. فاصله و تعداد آویزها به ساختار سقف، وزن پوشش، تعداد لایههای پانل، نوع زیرسازی و الزامات سیستم بستگی دارد.
برای درک اهمیت HT90 بهتر است مسیر انتقال بار سقف را بررسی کنیم.
وزن پانلها و اجزای سقف ابتدا به پروفیلهای پانلخور منتقل میشود. سپس بار از طریق شبکه زیرسازی به سازههای باربر و از آنجا به سیستم آویز منتقل خواهد شد.
در نهایت آویزها باید این نیرو را به سقف اصلی انتقال دهند.
HT90 یکی از قطعاتی است که در نقطه اتصال این سیستم آویز به سقف اصلی قرار میگیرد.
به همین دلیل، کیفیت اتصال HT90 و مهار آن به سقف از نکات مهم در اجرای صحیح زیرسازی است.
استفاده صحیح از HT90 مزایایی مانند ایجاد اتصال منظم برای آویز، سرعت مناسب اجرا، سازگاری با سیستمهای ساختوساز خشک و امکان استفاده در انواع مشخصی از سیستمهای آویز سقف کاذب دارد.
طراحی این قطعه همچنین باعث میشود اجرای اتصال نسبت به ساخت اتصالات دستساز در محل پروژه منظمتر و قابل کنترلتر باشد.
اتصال HT90 یکی از اجزای مهم سیستم آویز سقف کاذب است که وظیفه ایجاد اتصال میان آویز و سقف اصلی ساختمان را بر عهده دارد. این قطعه در سقفهای کاذب یکپارچه و مشبک و در سیستمهایی مانند آویز سیمی و آویز ترکیبی کاربرد دارد.
در سیستم آویز ترکیبی، HT90 میتواند پروفیلهایی مانند UH36 یا U50 را به سقف اصلی متصل کند و ادامه مجموعه آویز نیز زیرسازی سقف را نگه میدارد.
با توجه به قرارگیری HT90 در مسیر انتقال بار سقف کاذب، انتخاب قطعه باکیفیت، استفاده از مهار متناسب با سقف اصلی و رعایت دستورالعمل اجرایی سیستم اهمیت زیادی دارد.
