کی پلاس
پیچ سازه سرمته LB 3.5×9.5 کی پلاس (کناف) یکی از اتصالات مورد استفاده در سیستم‌های ساخت‌وساز خشک است که برای اتصال پروفیل‌ها و قطعات فلزی به یکدیگر کاربرد دارد. این پیچ دارای قطر اسمی 3.5 میلی‌متر و طول 9.5 میلی‌متر بوده و به دلیل برخورداری از نوک سرمته‌ای، قابلیت نفوذ و اتصال پروفیل‌های فلزی با ضخامت بیشتر را دارد.
برخلاف پیچ‌های TN و TB که عمدتاً برای اتصال صفحات گچی به زیرسازی استفاده می‌شوند، پیچ LB یک پیچ سازه به سازه است و وظیفه اصلی آن ایجاد اتصال میان اجزای فلزی زیرسازی است.
پیچ LB نوعی پیچ خودکار با نوک سرمته‌ای است که برای اتصال قطعات و پروفیل‌های فلزی سیستم‌های ساخت‌وساز خشک طراحی شده است.
وجود نوک مته‌ای باعث می‌شود پیچ هنگام اجرا بتواند بدون نیاز به سوراخ‌کاری اولیه در ضخامت مشخصی از ورق فلزی نفوذ کند.
ابعاد این محصول به شکل زیر تعریف می‌شود:
قطر اسمی: 3.5 میلی‌متر
طول پیچ: 9.5 میلی‌متر
نوع نوک: سرمته‌ای
کاربرد: اتصال سازه فلزی به سازه فلزی
طول کوتاه 9.5 میلی‌متری پیچ نیز باعث می‌شود پس از اتصال دو قطعه فلزی، بخش اضافی پیچ فضای زیادی را در پشت سازه اشغال نکند.
مهم‌ترین کاربرد پیچ LB، اتصال اجزای فلزی سیستم ساخت‌وساز خشک به یکدیگر است.
در اجرای دیوار، سقف کاذب و سایر سیستم‌های خشک ساختمانی، گاهی لازم است دو پروفیل یا یک قطعه اتصال فلزی به پروفیل اصلی متصل شود. در چنین شرایطی بسته به دیتیل اجرایی می‌توان از پیچ سازه به سازه LB استفاده کرد.
کاربردهای متداول آن شامل موارد زیر است:
اتصال پروفیل‌های فلزی به یکدیگر
اتصال قطعات فلزی زیرسازی
اتصال برخی براکت‌ها و اجزای فلزی
اتصال پروفیل‌های UA در دیتیل‌های مشخص
اجرای اتصالات فلزی در دیوارهای جداکننده
برخی اتصالات زیرسازی سقف کاذب
اجرای دیتیل‌های خاص سیستم‌های ساخت‌وساز خشک
نوع و تعداد پیچ در هر اتصال باید مطابق دیتیل فنی همان سیستم تعیین شود.
یکی از مهم‌ترین ویژگی‌های پیچ LB 3.5×9.5، قابلیت استفاده برای پروفیل‌های نسبتاً ضخیم‌تر نسبت به پیچ‌های سازه سرسوزنی است.
پیچ LB 3.5×9.5 برای اتصال قطعات فلزی با ضخامت بیش از 0.7 تا 2.25 میلی‌متر مناسب است.
وجود نوک سرمته‌ای باعث می‌شود پیچ بتواند هنگام چرخش ابتدا فلز را سوراخ کرده و سپس رزوه پیچ با ورق فلزی درگیر شود.
این ویژگی به‌خصوص در اتصال پروفیل‌های تقویت‌شده و قطعات فلزی با ضخامت بالاتر اهمیت دارد.
مهم‌ترین تفاوت ظاهری پیچ LB با پیچ‌های سازه سرسوزنی، شکل نوک آن است.
انتهای پیچ LB مانند یک مته کوچک طراحی شده است. هنگام چرخش پیچ، این قسمت ابتدا مسیر ورود پیچ را در ورق فلزی ایجاد می‌کند و پس از آن رزوه پیچ وارد فلز می‌شود.
این طراحی چند مزیت مهم ایجاد می‌کند:
نفوذ بهتر در ورق فلزی
مناسب برای پروفیل‌های ضخیم‌تر
کاهش نیاز به پیش‌سوراخ‌کاری
افزایش سرعت اجرای اتصالات
ایجاد اتصال مناسب بین قطعات فلزی
به همین دلیل انتخاب LB در شرایطی که ضخامت فلز از محدوده مناسب پیچ سازه سرسوزنی بیشتر است اهمیت پیدا می‌کند.
یکی از مهم‌ترین نکاتی که هنگام خرید پیچ سازه باید به آن توجه کرد، تفاوت میان LB و LN است.
هر دو پیچ برای اتصال قطعات فلزی سیستم‌های ساخت‌وساز خشک استفاده می‌شوند، اما نوع نوک و محدوده کاربرد آنها متفاوت است.
پیچ LN دارای نوک تیز یا سرسوزنی است و معمولاً برای اتصال پروفیل‌های فلزی نازک تا حدود 0.7 میلی‌متر مورد استفاده قرار می‌گیرد.
پیچ LB دارای نوک سرمته‌ای است و برای فلزهایی با ضخامت بیشتر طراحی شده است. مدل LB 3.5×9.5 برای ضخامت فلزی بیش از 0.7 تا 2.25 میلی‌متر مناسب است.
بنابراین به‌صورت ساده:
پروفیل نازک → پیچ سازه سرسوزنی LN
پروفیل ضخیم‌تر → پیچ سازه سرمته LB
انتخاب نهایی باید مطابق دیتیل سیستم اجرایی انجام شود.
پیچ‌های LB و TB هر دو دارای نوک سرمته‌ای هستند، اما کاربرد آنها متفاوت است.
پیچ TB برای اتصال صفحات گچی به سازه فلزی با ضخامت بیشتر طراحی شده و به همین دلیل دارای گل پیچ متناسب با سطح پنل است.
در مقابل، LB برای اتصال مستقیم اجزای فلزی به یکدیگر استفاده می‌شود.
به زبان ساده:
TB = پنل به سازه ضخیم‌تر
LB = سازه به سازه
بنابراین سرمته‌ای بودن دو پیچ به معنای یکسان بودن کاربرد آنها نیست.
برخلاف پیچ‌های TN و TB که دارای گل شیپوری مناسب صفحات گچی هستند، پیچ LB دارای گل تخت از نوع Pan Head است.
این طراحی باعث می‌شود گل پیچ سطح مناسبی برای نگه داشتن دو قطعه فلزی روی یکدیگر ایجاد کند.
به همین دلیل LB برای اتصال سازه‌ای مناسب است و نباید به جای پیچ‌های مخصوص نصب پنل گچی استفاده شود.
برای اجرای اتصال، ابتدا دو پروفیل یا قطعه فلزی در موقعیت صحیح نسبت به یکدیگر قرار می‌گیرند.
پیچ LB در محل اتصال قرار گرفته و توسط پیچ‌بند و سری PH2 شروع به چرخش می‌کند.
نوک مته‌ای پیچ ابتدا ورق فلزی را سوراخ کرده و سپس رزوه پیچ با فلز درگیر می‌شود. پیچ‌کاری تا زمانی ادامه پیدا می‌کند که گل پیچ به‌صورت مناسب روی قطعه فلزی قرار گیرد و اتصال تثبیت شود.
در هنگام اجرا باید به چند نکته توجه کرد:
محل اتصال دو پروفیل به‌درستی تنظیم شود.
پیچ تا حد امکان عمود بر سطح وارد شود.
از سری PH2 سالم و متناسب استفاده شود.
پیچ‌بند دارای سرعت و گشتاور مناسب باشد.
پیچ بیش از اندازه سفت نشود.
از هرز شدن محل اتصال جلوگیری شود.
تعداد پیچ‌های هر اتصال مطابق دیتیل اجرایی رعایت شود.
مهم‌ترین مزایای این پیچ عبارت‌اند از:
مناسب اتصال سازه به سازه
نوک سرمته‌ای
قابلیت اتصال فلزهای ضخیم‌تر
مناسب ضخامت بیش از 0.7 تا 2.25 میلی‌متر
عملکرد خودکار
کاهش نیاز به پیش‌سوراخ‌کاری
نصب سریع و آسان
قطر اسمی 3.5 میلی‌متر
طول کوتاه و مناسب 9.5 میلی‌متر
گل تخت مناسب اتصال قطعات فلزی
در خرید پیچ سازه سرمته باید علاوه بر ابعاد محصول، کیفیت ساخت آن نیز بررسی شود.
کیفیت نوک مته‌ای اهمیت زیادی دارد؛ زیرا نوک نامناسب یا کند می‌تواند باعث افزایش زمان پیچ‌کاری یا عدم نفوذ صحیح پیچ در پروفیل شود.
کیفیت رزوه و گل پیچ نیز باید مورد توجه قرار گیرد. گل پیچ نامرغوب ممکن است هنگام استفاده از پیچ‌بند هرز شده و اجرای اتصال را دشوار کند.
همچنین باید توجه داشت که LB 3.5×9.5 برای یک محدوده مشخص از ضخامت فلز طراحی شده است و نباید بدون بررسی ضخامت زیرسازی برای هر اتصال فلزی مورد استفاده قرار گیرد.

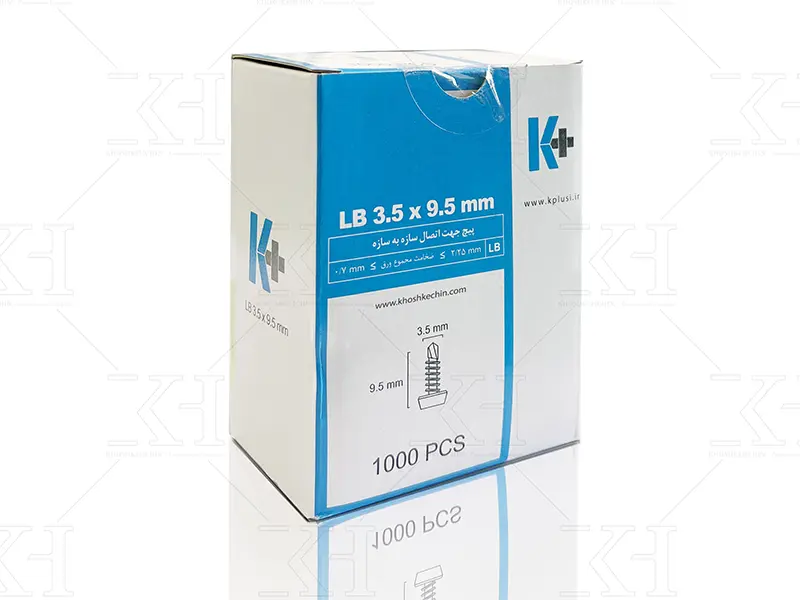

پیچ سازه سرمته LB 3.5×9.5 کی پلاس در بسته‌های 1000 عددی عرضه می‌شود.
برای محاسبه تعداد بسته مورد نیاز پروژه، باید تعداد اتصالات و تعداد پیچ مورد نیاز در هر اتصال مطابق نقشه و دیتیل اجرایی سیستم مشخص شود.
پیچ سازه سرمته LB 3.5×9.5 کی پلاس (کناف) یکی از اتصالات تخصصی سیستم‌های ساخت‌وساز خشک است که برای اتصال قطعات و پروفیل‌های فلزی به یکدیگر استفاده می‌شود.
این محصول دارای قطر اسمی 3.5 میلی‌متر و طول 9.5 میلی‌متر بوده و مهم‌ترین ویژگی آن برخورداری از نوک سرمته‌ای است.
پیچ LB 3.5×9.5 برای اتصال ورق‌ها و پروفیل‌های فلزی با ضخامت بیش از 0.7 تا 2.25 میلی‌متر مناسب بوده و در دیتیل‌های مختلف ساخت‌وساز خشک، از جمله برخی اتصالات مرتبط با پروفیل‌های UA، کاربرد دارد.
در هنگام خرید و استفاده از پیچ LB باید به ضخامت فلز، نوع اتصال، کیفیت پیچ و دیتیل فنی سیستم توجه کرد.
