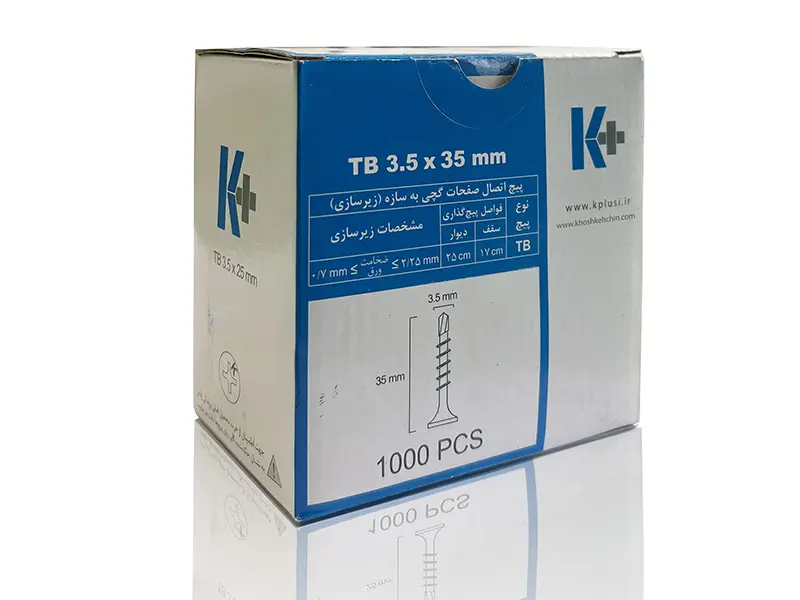

پیچ پنل سرمتهدار TB 3.5×35 کی پلاس (کناف) یکی از پیچهای تخصصی سیستمهای ساختوساز خشک است که برای اتصال صفحات گچی به پروفیلها و زیرسازیهای فلزی با ضخامت بیشتر مورد استفاده قرار میگیرد.
این پیچ دارای قطر اسمی 3.5 میلیمتر و طول 35 میلیمتر است و مهمترین ویژگی آن، نوک سرمتهای است. این طراحی امکان نفوذ پیچ در پروفیلهای فلزی با ضخامت بیش از 0.7 تا 2.25 میلیمتر را فراهم میکند.
به همین دلیل، زمانی که ضخامت سازه فلزی از محدوده مناسب پیچهای سرسوزنی TN بیشتر باشد، در دیتیلهای مربوطه از پیچ سرمتهدار TB استفاده میشود.
پیچ TB نوعی پیچ مخصوص اتصال پنل گچی به سازه فلزی است که در انتهای آن یک نوک متهای قرار دارد.
هنگام پیچکاری، این قسمت ابتدا ورق فلزی را سوراخ میکند و سپس رزوه پیچ با پروفیل درگیر میشود. در نتیجه امکان نصب صفحه گچی روی سازههای فلزی ضخیمتر بدون نیاز به پیشسوراخکاری جداگانه در محدوده عملکرد پیچ فراهم میشود.
در نام TB 3.5×35:
TB نشاندهنده پیچ پنل با نوک سرمتهای است.
3.5 قطر اسمی پیچ بر حسب میلیمتر است.
35 طول پیچ بر حسب میلیمتر است.
کاربرد اصلی این محصول اتصال صفحات گچی به زیرسازی فلزی با ضخامت بالاتر از محدوده مناسب پیچ TN است.
از پیچ TB میتوان مطابق دیتیل سیستم در بخشهایی مانند موارد زیر استفاده کرد:
اتصال صفحات گچی به پروفیلهای فلزی ضخیمتر
اتصال پنل گچی به پروفیل UA
اجرای دیوارهای جداکننده دارای پروفیل تقویتی
اجرای پوشش اطراف بازشوهای در
اجرای برخی دیوارپوشهای خشک
اجرای برخی سیستمهای سقف کاذب
اتصال پنل در محل سازههای تقویتشده
سیستمهای چندلایه با زیرسازی فلزی ضخیمتر
نوع و طول پیچ در هر یک از این کاربردها باید مطابق دیتیل اجرایی سیستم انتخاب شود.
در قسمت انتهایی پیچ TB یک بخش شبیه مته کوچک وجود دارد.
زمانی که پیچبند شروع به چرخاندن پیچ میکند، نوک متهای ابتدا در ورق فلزی نفوذ کرده و مسیر ورود پیچ را ایجاد میکند. سپس رزوه پیچ با فلز درگیر شده و اتصال تکمیل میشود.
این ساختار چند مزیت مهم دارد:
نفوذ مناسب در پروفیلهای فلزی ضخیمتر
کاهش نیاز به پیشسوراخکاری
افزایش سرعت اجرای پنل
ایجاد اتصال مناسب با سازه فلزی
مناسب برای پروفیلهای تقویتشده
سهولت نصب در محدوده ضخامت تعیینشده
این دو پیچ قطر و طول یکسانی دارند، اما کاربرد آنها از نظر ضخامت زیرسازی متفاوت است.
TN دارای نوک تیز یا سرسوزنی است و برای اتصال صفحات گچی به پروفیلهای فلزی نازک، معمولاً تا ضخامت 0.7 میلیمتر، استفاده میشود.
TB دارای نوک سرمتهای است و برای اتصال صفحات گچی به پروفیلهای فلزی با ضخامت بیش از 0.7 تا 2.25 میلیمتر طراحی شده است.
بنابراین:
TN = پنل به سازه نازک + سرسوزنی
TB = پنل به سازه ضخیمتر + سرمتهای
در نتیجه، انتخاب بین TN و TB بر اساس ضخامت پروفیل انجام میشود و طول یکسان این دو پیچ به معنای کاربرد یکسان آنها نیست.
TB و LB هر دو دارای نوک سرمتهای هستند، اما نباید با یکدیگر اشتباه گرفته شوند.
تفاوت اصلی آنها در نوع اتصال است.
برای اتصال پنل گچی به سازه فلزی طراحی شده است و دارای گل شیپوری مناسب صفحات گچی است.
برای اتصال سازه فلزی به سازه فلزی استفاده میشود و ساختار گل پیچ آن متناسب با اتصال قطعات فلزی است.
بنابراین به زبان ساده:
TB = پنل به سازه + سرمتهای
LB = سازه به سازه + سرمتهای
شناخت این چهار نوع پیچ انتخاب اتصال مناسب در سیستمهای ساختوساز خشک را بسیار سادهتر میکند.
| نوع پیچ | نوع نوک | نوع اتصال | ضخامت فلز |
|---|---|---|---|
| TN | سرسوزنی | پنل به سازه | تا 0.7 میلیمتر |
| TB | سرمتهای | پنل به سازه | بیش از 0.7 تا 2.25 میلیمتر |
| LN | سرسوزنی | سازه به سازه | فلز نازک |
| LB | سرمتهای | سازه به سازه | فلز ضخیمتر |
در نتیجه دو سؤال ساده میتواند در انتخاب خانواده پیچ کمک کند:
آیا پنل را به سازه متصل میکنیم؟
TN یا TB
آیا سازه را به سازه متصل میکنیم؟
LN یا LB
سپس ضخامت فلز تعیین میکند که به پیچ سرسوزنی یا سرمتهای نیاز داریم.
TB 3.5×35 زمانی گزینه مناسبی است که دو شرط اصلی وجود داشته باشد:
اول: صفحه گچی باید به زیرسازی فلزی ضخیمتر متصل شود.
دوم: طول 35 میلیمتری پیچ برای ضخامت پوشش موردنظر و میزان نفوذ لازم کافی باشد.
اگر سازه فلزی نازکتر باشد، ممکن است پیچ TN گزینه مناسبتری باشد. اگر ضخامت پوشش بیشتر شود نیز ممکن است به TB با طول بیشتر نیاز باشد.
بنابراین انتخاب نهایی باید بر اساس دیتیل اجرایی سیستم انجام شود.
ابتدا صفحه گچی در موقعیت صحیح روی زیرسازی فلزی قرار میگیرد. سپس پیچ TB از روی پنل و در محل پروفیل قرار داده شده و توسط پیچبند نصب میشود.
در هنگام نصب رعایت نکات زیر اهمیت دارد:
پیچ در محل صحیح پروفیل قرار گیرد.
پیچ تا حد امکان عمود بر سطح صفحه وارد شود.
از سری پیچبند PH2 مناسب استفاده شود.
سرعت و گشتاور پیچبند کنترل شود.
اجازه داده شود نوک متهای مسیر خود را در فلز ایجاد کند.
گل پیچ کمی پایینتر از سطح پنل قرار گیرد.
از پارگی کاغذ روی صفحه جلوگیری شود.
فاصله پیچها مطابق دیتیل سیستم رعایت شود.
حداقل میزان نفوذ موردنیاز پیچ در پروفیل تأمین شود.
از مهمترین مزایای این محصول میتوان به موارد زیر اشاره کرد:
نوک سرمتهای
قطر اسمی 3.5 میلیمتر
طول 35 میلیمتر
مناسب اتصال پنل به سازه فلزی
مناسب فلز با ضخامت بیش از 0.7 تا 2.25 میلیمتر
قابلیت نفوذ در پروفیلهای ضخیمتر
کاهش نیاز به پیشسوراخکاری
رزوه خودکار
گل شیپوری مخصوص پنل گچی
در هنگام خرید این پیچ باید قبل از هر چیز ضخامت پروفیل و ضخامت پوشش مشخص شود.
اگر پروفیل پروژه تا 0.7 میلیمتر ضخامت داشته باشد، معمولاً باید خانواده TN متناسب با سیستم بررسی شود. در مقابل، برای پروفیلهای با ضخامت بیش از 0.7 تا 2.25 میلیمتر، TB برای کاربردهای تعریفشده طراحی شده است.
کیفیت نوک متهای نیز اهمیت زیادی دارد. نوک متهای نامناسب میتواند زمان نفوذ در پروفیل را افزایش دهد یا باعث عملکرد نامناسب پیچ شود.
کیفیت رزوه، گل پیچ، پوشش فسفاته و مقاومت پیچ نیز از دیگر مواردی هستند که باید هنگام انتخاب محصول مورد توجه قرار گیرند.
پیچ پنل سرمتهدار TB 3.5×35 کی پلاس (کناف) یک اتصال تخصصی برای نصب صفحات گچی روی زیرسازیهای فلزی ضخیمتر است.
این پیچ دارای قطر اسمی 3.5 میلیمتر، طول 35 میلیمتر، نوک سرمتهای، رزوه خودکار، گل شیپوری و پوشش فسفاته است.
مهمترین تفاوت TB با TN در نوع نوک و ضخامت زیرسازی است. TN دارای نوک سرسوزنی و مناسب سازههای نازکتر است، در حالی که TB دارای نوک متهای بوده و برای پروفیلهای فلزی با ضخامت بیش از 0.7 تا 2.25 میلیمتر طراحی شده است.
بنابراین برای انتخاب صحیح TB 3.5×35 باید ضخامت پروفیل، ضخامت و تعداد لایههای پنل و دیتیل فنی سیستم مورد بررسی قرار گیرد.
