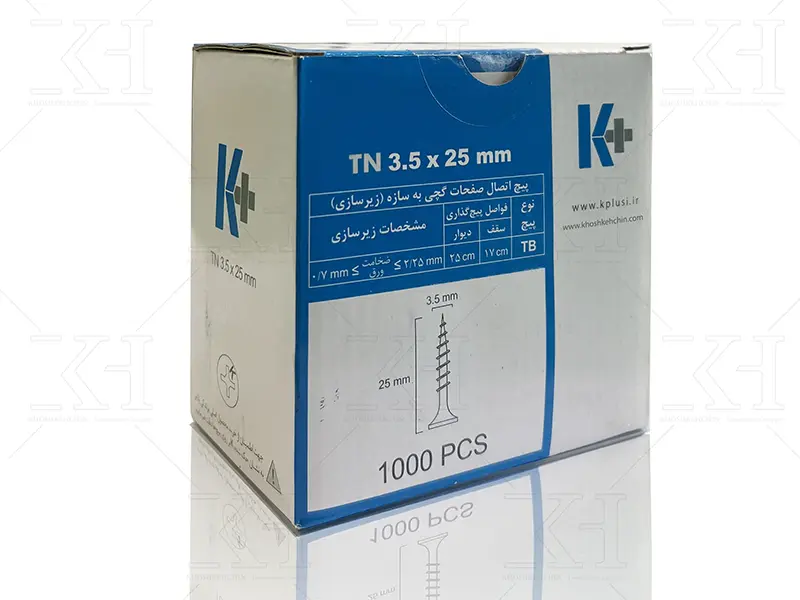

پیچ پنل سرسوزنی TN 3.5×25 یکی از پرکاربردترین اتصالات در سیستم‌های ساخت‌وساز خشک و اجرای صفحات گچی است. این پیچ با قطر اسمی 3.5 میلی‌متر و طول 25 میلی‌متر برای اتصال پنل‌های گچی به زیرسازی، به‌خصوص پروفیل‌های فلزی نازک، مورد استفاده قرار می‌گیرد.
طراحی سرسوزنی، رزوه ریز و فرم مناسب گل پیچ باعث می‌شود پیچ TN به‌سرعت وارد پنل و پروفیل شده و اتصال مناسبی میان صفحه و سازه زیرین ایجاد کند. به همین دلیل پیچ TN 3.5×25 یکی از اتصالات رایج در اجرای دیوارهای جداکننده، دیوارپوش‌ها و سقف‌های کاذب با صفحات گچی محسوب می‌شود.
پیچ TN نوعی پیچ مخصوص سیستم‌های درای‌وال و صفحات گچی است که دارای نوک تیز یا سرسوزنی و رزوه ریز است. این ساختار امکان نفوذ پیچ به پروفیل‌های فلزی نازک را بدون نیاز به سوراخ‌کاری اولیه فراهم می‌کند.
در مدل TN 3.5×25:
عدد 3.5 نشان‌دهنده قطر اسمی پیچ به میلی‌متر است.
عدد 25 نشان‌دهنده طول پیچ به میلی‌متر است.
TN نشان‌دهنده خانواده پیچ‌های سرسوزنی با رزوه ریز مورد استفاده در سیستم‌های ساخت‌وساز خشک است.
در اطلاعات فنی Knauf، پیچ TN با رزوه ریز و نوک تیز برای اتصال صفحات گچی به پروفیل‌های ورق فلزی معرفی شده و برای این گروه از پیچ‌ها استاندارد EN 14566 ذکر شده است.
مهم‌ترین کاربرد پیچ TN 3.5×25، اتصال صفحات گچی به پروفیل‌های فلزی سیستم ساخت‌وساز خشک است.
از این پیچ می‌توان در اجرای سیستم‌هایی مانند موارد زیر استفاده کرد:
دیوارهای جداکننده با پنل گچی
دیوارپوش‌های خشک
سقف کاذب یکپارچه
پوشش زیر سقف
باکس‌ها و المان‌های دکوراتیو ساخته‌شده با پنل گچی
سایر سیستم‌های ساخت‌وساز خشک مطابق دیتیل اجرایی
در اطلاعات فنی Knauf، پیچ TN با قطر 3.5 میلی‌متر برای پروفیل‌های فلزی با ضخامت ورق تا 0.7 میلی‌متر معرفی شده است. برای سازه‌های فلزی ضخیم‌تر باید نوع پیچ متناسب با ضخامت سازه و دیتیل سیستم انتخاب شود.
یکی از مهم‌ترین ویژگی‌های این پیچ، نوک بسیار تیز آن است. سرسوزنی بودن پیچ باعث می‌شود نوک پیچ پس از عبور از صفحه گچی، سریع‌تر با سطح پروفیل درگیر شود.
این ویژگی چند مزیت مهم دارد:
سرعت اجرای بالا: پیچ سریع‌تر در محل موردنظر قرار گرفته و نصب پنل تسهیل می‌شود.
عدم نیاز به پیش‌سوراخ‌کاری در کاربرد مناسب: در پروفیل‌های نازک و متناسب با مشخصات پیچ، معمولاً نیازی به ایجاد سوراخ اولیه نیست.
کنترل بهتر هنگام پیچ‌کاری: نوک تیز احتمال لغزش پیچ روی سطح فلزی را کاهش داده و شروع پیچ‌کاری را آسان‌تر می‌کند.
پیچ‌های TN مخصوص صفحات گچی دارای رزوه ریز (Fine Thread) هستند. این نوع رزوه برای درگیری مناسب با ورق پروفیل‌های فلزی نازک طراحی شده است.
رزوه پیچ باید پس از عبور از پنل، به میزان کافی وارد سازه زیرین شود تا اتصال مناسبی ایجاد شود. بر اساس اطلاعات فنی Knauf، میزان نفوذ پیچ TN در پروفیل فلزی باید حداقل 10 میلی‌متر باشد.
به همین دلیل انتخاب طول پیچ باید متناسب با ضخامت صفحه یا مجموع لایه‌های پوششی انجام شود.
گل پیچ TN به شکل شیپوری یا Trumpet Head طراحی شده است. این فرم اهمیت زیادی در نصب صفحات گچی دارد.
هنگام پیچ‌کاری، گل پیچ باید کمی در سطح پنل فرو رود تا امکان بتونه‌کاری روی آن وجود داشته باشد؛ اما نباید آن‌قدر عمیق شود که کاغذ روی پنل پاره شده و اتصال صفحه در محل پیچ تضعیف شود.
بنابراین استفاده از پیچ‌بند مناسب و تنظیم صحیح عمق پیچ‌کاری نقش مهمی در کیفیت نهایی اجرای پنل دارد.
برای اجرای صحیح، ابتدا پنل گچی در موقعیت مناسب روی سازه فلزی قرار می‌گیرد. سپس پیچ TN به‌صورت عمود بر سطح پنل وارد شده و با استفاده از پیچ‌بند و سری PH2 بسته می‌شود.
در زمان نصب باید به چند نکته توجه شود:
پیچ تا حد امکان عمود بر سطح پنل وارد شود.
گل پیچ کمی پایین‌تر از سطح پنل قرار گیرد.
از پیچ‌کاری بیش از حد و پارگی لایه کاغذی پنل جلوگیری شود.
طول پیچ متناسب با ضخامت پنل و نوع زیرسازی انتخاب شود.
فاصله پیچ‌ها مطابق دستورالعمل اجرایی سیستم مورد استفاده تعیین شود.
پیچ باید به میزان کافی با پروفیل زیرسازی درگیر شود.
یکی از کاربردهای متداول پیچ TN 3.5×25، نصب یک لایه پنل گچی با ضخامت 12.5 میلی‌متر روی زیرسازی فلزی مناسب است. Knauf نیز TN 3.5×25 را در جداول فنی خود برای برخی صفحات گچی 12.5 میلی‌متری معرفی کرده است.
در سیستم‌های چندلایه یا زمانی که ضخامت پوشش افزایش پیدا می‌کند، معمولاً باید از پیچ‌های بلندتر مانند TN 35، TN 45 یا TN 55 مطابق دیتیل سیستم استفاده کرد.
تفاوت اصلی این دو پیچ در طول آنهاست:
TN 3.5×25: طول 25 میلی‌متر دارد و معمولاً برای پوشش‌های نازک‌تر و اجرای یک لایه پنل مناسب استفاده می‌شود.
TN 3.5×35: دارای طول 35 میلی‌متر است و در شرایطی که ضخامت پوشش بیشتر باشد، مورد استفاده قرار می‌گیرد.
بنابراین نمی‌توان صرفاً بر اساس نام پیچ، مدل مناسب را انتخاب کرد؛ بلکه ضخامت و تعداد لایه‌های پنل، نوع زیرسازی و مشخصات سیستم اجرایی باید در نظر گرفته شود.
این دو پیچ نباید با یکدیگر اشتباه گرفته شوند.
پیچ TN سرسوزنی دارای نوک تیز است و برای اتصال صفحات گچی به پروفیل‌های فلزی نازک مناسب طراحی شده است.
در مقابل، پیچ‌های سرمته‌ای دارای نوکی شبیه مته هستند و معمولاً برای زیرسازی‌های فلزی با ضخامت بیشتر یا کاربردهایی که پیچ سرسوزنی برای نفوذ در سازه مناسب نیست، انتخاب می‌شوند.
بنابراین نوع و ضخامت سازه زیرسازی یکی از عوامل اصلی در انتخاب میان پیچ سرسوزنی و سرمته‌ای است.
استفاده از پیچ مناسب در سیستم‌های ساخت‌وساز خشک تأثیر مستقیمی بر کیفیت اجرا دارد. از مهم‌ترین مزایای پیچ TN 3.5×25 می‌توان به موارد زیر اشاره کرد:
نصب سریع و آسان
نوک تیز برای شروع آسان پیچ‌کاری
رزوه ریز مناسب پروفیل‌های فلزی نازک
عدم نیاز به پیش‌سوراخ‌کاری در کاربردهای متناسب
گل شیپوری مناسب صفحات گچی
قابلیت ایجاد سطح مناسب برای بتونه‌کاری
مناسب برای سیستم‌های دیوار و سقف کاذب
در زمان خرید پیچ پنل تنها نباید به ابعاد 3.5×25 توجه کرد. کیفیت تولید پیچ نیز اهمیت زیادی دارد.
پیچ بی‌کیفیت ممکن است هنگام اجرا دچار مشکلاتی مانند شکستن نوک، هرز شدن گل پیچ، تغییر شکل رزوه یا عدم نفوذ صحیح در پروفیل شود.
به همین دلیل هنگام خرید بهتر است مواردی مانند کیفیت رزوه، یکنواختی پوشش، فرم گل پیچ، کیفیت نوک، مقاومت پیچ و تطابق محصول با سیستم اجرایی بررسی شود.
پیچ پنل سرسوزنی TN 3.5×25 یکی از اتصالات اصلی در اجرای سیستم‌های ساخت‌وساز خشک و نصب صفحات گچی است. این پیچ با قطر 3.5 میلی‌متر، طول 25 میلی‌متر، نوک تیز، رزوه ریز و گل شیپوری برای اتصال مناسب پنل به زیرسازی طراحی شده است.
استفاده از پیچ TN مناسب در کنار رعایت فاصله پیچ‌ها، عمق صحیح پیچ‌کاری و انتخاب طول متناسب با ضخامت پنل، باعث افزایش کیفیت و دوام اجرای دیوارها و سقف‌های کاذب می‌شود.
