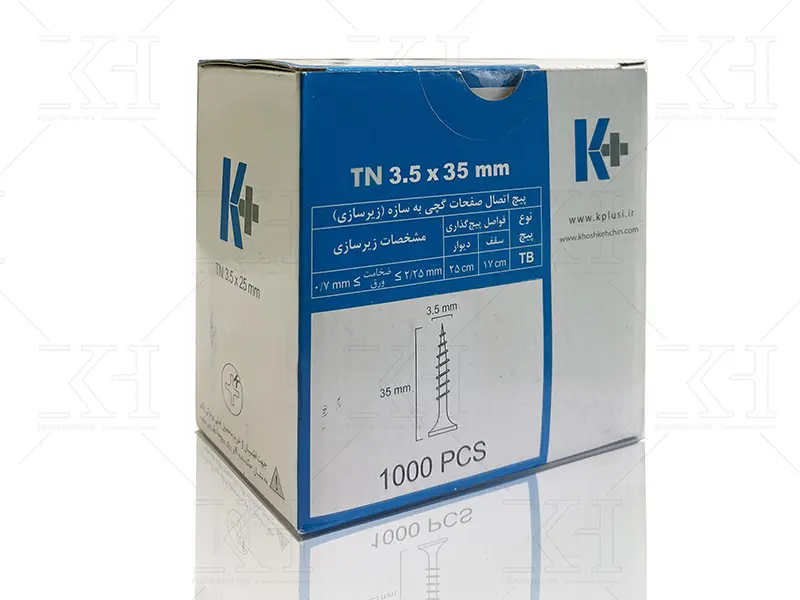

پیچ پنل سرسوزنی TN 3.5×35 کی پلاس یکی از اتصالات پرکاربرد در سیستمهای ساختوساز خشک است که برای اتصال صفحات گچی به زیرسازی فلزی مورد استفاده قرار میگیرد. این پیچ با قطر اسمی 3.5 میلیمتر و طول 35 میلیمتر، دارای نوک تیز، رزوه ریز و گل شیپوری بوده و برای نصب سریع و اصولی پنلهای گچی طراحی شده است.
پیچ TN 3.5×35 در اجرای دیوارهای جداکننده، دیوارپوشها، سقفهای کاذب و سایر سیستمهای ساختوساز خشک کاربرد دارد. طول 35 میلیمتری آن نیز امکان استفاده در پوششهایی با ضخامت بیشتر نسبت به پیچ TN 3.5×25 را فراهم میکند.
پیچ TN 3.5×35 نوعی پیچ مخصوص نصب صفحات گچی است که برای اتصال پنل به سازه زیرسازی مناسب مورد استفاده قرار میگیرد.
در نام این محصول:
TN نشاندهنده خانواده پیچهای مخصوص صفحات گچی با نوک تیز و رزوه ریز است.
3.5 قطر اسمی پیچ بر حسب میلیمتر است.
35 طول پیچ بر حسب میلیمتر است.
ساختار سرسوزنی این پیچ باعث میشود هنگام پیچکاری، نوک پیچ پس از عبور از صفحه گچی بهراحتی با پروفیل فلزی نازک درگیر شود.
مهمترین کاربرد این پیچ، اتصال صفحات گچی به سازه زیرسازی فلزی در سیستمهای ساختوساز خشک است.
پیچ TN 35 را میتوان مطابق با دیتیل سیستم در بخشهای مختلفی مانند موارد زیر به کار برد:
اجرای دیوار جداکننده با پنل گچی
اجرای دیوارپوش خشک
اجرای سقف کاذب یکپارچه
اجرای باکسهای کناف و المانهای دکوراتیو
پوشش تأسیسات
اجرای برخی سیستمهای چندلایه پنل گچی
اتصال پنلهای گچی به پروفیلهای فلزی نازک
انتخاب طول پیچ باید بر اساس ضخامت پنل، تعداد لایههای پوششی و نوع زیرسازی انجام شود.
یکی از مهمترین دلایل استفاده از پیچ TN 35، طول بیشتر آن نسبت به TN 25 است.
در برخی سیستمهای استاندارد، TN 3.5×35 برای اتصال لایه دوم در پوشش دو لایه 12.5 میلیمتری مورد استفاده قرار میگیرد. این سایز همچنین بسته به نوع صفحه و سیستم میتواند برای برخی صفحات با ضخامتهای بالاتر مورد استفاده قرار گیرد.
نکته مهم این است که انتخاب پیچ تنها بر اساس ضخامت صفحه انجام نمیشود و نوع سیستم، تعداد لایهها و ضخامت سازه زیرسازی نیز باید مورد توجه قرار گیرد.
نوک پیچ TN بهصورت تیز یا اصطلاحاً سرسوزنی طراحی شده است.
این طراحی باعث میشود نوک پیچ هنگام نصب سریعتر با پروفیل زیرسازی درگیر شود و پیچکاری با سرعت بیشتری انجام گیرد.
سرسوزنی بودن پیچ TN مزایایی مانند موارد زیر دارد:
شروع سریع پیچکاری
کاهش لغزش پیچ روی پروفیل
نفوذ مناسب در ورق فلزی نازک
افزایش سرعت نصب پنل
عدم نیاز به پیشسوراخکاری در کاربرد مناسب
پیچ TN دارای رزوه ریز یا Fine Thread است. این نوع رزوه برای درگیری مناسب با زیرسازیهای فلزی نازک طراحی شده است.
در پیچ TN با قطر 3.5 میلیمتر، امکان استفاده برای پروفیل فلزی با ضخامت ورق تا 0.7 میلیمتر وجود دارد.
اگر ضخامت فلز زیرسازی بیشتر از محدوده مناسب پیچ TN باشد، باید بر اساس دستورالعمل سیستم از پیچ مناسب، مانند انواع سرمتهای، استفاده شود.
یکی از نکات مهم در نصب صفحات گچی، میزان نفوذ پیچ در سازه زیرسازی است.
برای ایجاد اتصال مناسب، پیچ TN باید پس از عبور از پنل به میزان کافی وارد پروفیل شود. حداقل میزان نفوذ پیچ در پروفیل فلزی 10 میلیمتر در نظر گرفته میشود.
بنابراین طول پیچ باید بهگونهای انتخاب شود که پس از عبور از کل ضخامت پنل یا پنلها، همچنان امکان نفوذ کافی در زیرسازی وجود داشته باشد.
TN 25 و TN 35 از نظر ساختار کلی مشابه هستند، اما تفاوت مهم آنها در طول پیچ است.
این پیچ دارای طول 25 میلیمتر است و در بسیاری از سیستمها برای اتصال یک لایه پنل گچی با ضخامت متناسب به سازه فلزی استفاده میشود.
پیچ TN 3.5×35
این پیچ دارای طول 35 میلیمتر است و برای پوششهایی با ضخامت بیشتر کاربرد دارد. برای مثال در برخی سیستمهای دولایه، TN 35 برای اتصال لایه دوم پنل مورد استفاده قرار میگیرد.
بنابراین انتخاب بین TN 25 و TN 35 باید بر اساس دیتیل اجرایی و تعداد لایههای پوشش انجام شود.
یکی از نکات مهم هنگام خرید پیچ پنل، تشخیص پیچ سرسوزنی و سرمتهای است.
پیچهای TN دارای نوک تیز هستند و برای زیرسازیهای فلزی نازک مناسباند.
در مقابل، پیچهای سرمتهای دارای نوکی شبیه مته هستند و برای سازههای فلزی با ضخامت بیشتر مورد استفاده قرار میگیرند.
به همین دلیل قبل از انتخاب پیچ باید ضخامت پروفیل زیرسازی مشخص شود.
گل پیچ TN به شکل شیپوری یا Trumpet Head طراحی شده است. این شکل گل پیچ یکی از ویژگیهای مهم پیچهای مخصوص صفحات گچی محسوب میشود.
هنگام نصب صحیح، گل پیچ باید کمی پایینتر از سطح پنل قرار گیرد تا در مرحله پرداخت بتوان محل پیچ را با بتونه پوشاند.
با این حال پیچ نباید بیش از حد در پنل فرو برود؛ زیرا فرو رفتن بیش از اندازه میتواند باعث پارگی لایه کاغذی پنل و کاهش کیفیت اتصال شود.
برای نصب صحیح ابتدا پنل گچی روی زیرسازی فلزی در محل موردنظر قرار میگیرد. سپس پیچ TN توسط پیچبند و سری PH2 از داخل پنل عبور داده شده و به پروفیل متصل میشود.
هنگام نصب باید به نکات زیر توجه شود:
پیچ تا حد امکان عمود بر سطح پنل وارد شود.
گل پیچ کمی پایینتر از سطح نهایی پنل قرار گیرد.
کاغذ سطح پنل در اطراف پیچ پاره نشود.
فاصله پیچها مطابق دیتیل اجرایی سیستم رعایت شود.
طول پیچ متناسب با ضخامت و تعداد لایههای پنل انتخاب شود.
حداقل میزان نفوذ موردنیاز پیچ در سازه زیرسازی رعایت شود.
فاصله پیچها یک عدد ثابت برای تمام سیستمهای ساختوساز خشک نیست.
نوع دیوار یا سقف، تعداد لایههای پنل، نوع صفحه، موقعیت لایه اول یا دوم و الزامات سیستم میتوانند فاصله پیچها را تغییر دهند.
به همین دلیل در اجرای حرفهای باید فاصله پیچ TN مطابق دیتیل فنی سیستم کی پلاس مورد استفاده در پروژه تعیین شود.
این موضوع بهخصوص در سیستمهای مقاوم در برابر حریق، عایق صوتی و پوششهای چندلایه اهمیت بیشتری دارد.
استفاده از پیچ متناسب با سیستم ساختوساز خشک مزایای متعددی دارد:
مناسب برای نصب صفحات گچی
نوک تیز و سرسوزنی
رزوه ریز مناسب زیرسازی فلزی نازک
سرعت مناسب در پیچکاری
گل شیپوری مخصوص صفحات گچی
پوشش فسفاته
طول 35 میلیمتر
مناسب برای پوششهایی با ضخامت بیشتر نسبت به TN 25
قابل استفاده در برخی سیستمهای چندلایه
امکان استفاده با سری PH2
مناسب برای اجرای دیوار و سقف کاذب
ایجاد سطح مناسب برای بتونهکاری پس از نصب
کیفیت پیچ تأثیر مستقیمی بر کیفیت و سرعت اجرای صفحات گچی دارد.
پیچهای نامرغوب ممکن است مشکلاتی مانند شکستن نوک، هرز شدن گل پیچ، تغییر شکل رزوه، عدم نفوذ صحیح در پروفیل یا شکستن پیچ هنگام نصب ایجاد کنند.
هنگام خرید پیچ TN بهتر است علاوه بر ابعاد محصول به مواردی مانند کیفیت ساخت، یکنواختی رزوه، تیزی نوک، کیفیت گل پیچ و پوشش سطح نیز توجه شود.
همچنین باید TN 3.5×35 را متناسب با ضخامت پنل و زیرسازی پروژه انتخاب کرد.
یکی از کاربردهای پیچ TN 35، اجرای سیستمهای سقف کاذب با صفحات گچی است.
در این سیستمها صفحات گچی توسط پیچ به سازه فلزی سقف متصل میشوند. انتخاب سایز پیچ به ضخامت و تعداد لایههای پوششی وابسته است.
در سقفهای چندلایه ممکن است برای لایههای مختلف از طولهای متفاوت پیچ استفاده شود؛ بنابراین رعایت دیتیل اجرایی سیستم اهمیت زیادی دارد.
در دیوارهای جداکننده خشک نیز پیچهای TN نقش مهمی در اتصال صفحات گچی به استادهای فلزی دارند.
پس از اجرای سازه فلزی دیوار، پنلها در یک یا چند لایه روی دو سمت سازه نصب شده و توسط پیچهای مخصوص به پروفیلها متصل میشوند.
در سیستمهای دولایه، طول پیچ لایه دوم باید امکان عبور از ضخامت پوشش و ایجاد درگیری کافی با سازه زیرسازی را فراهم کند. TN 3.5×35 یکی از سایزهایی است که در برخی از این ترکیبهای اجرایی کاربرد دارد.
پیچ پنل سرسوزنی TN 3.5×35 کی پلاس (کناف) یکی از اتصالات مورد استفاده در سیستمهای ساختوساز خشک برای نصب صفحات گچی است. این پیچ دارای قطر اسمی 3.5 میلیمتر، طول 35 میلیمتر، نوک تیز، رزوه ریز، گل شیپوری و پوشش فسفاته است.
طول 35 میلیمتری این محصول امکان استفاده از آن برای پوششهای ضخیمتر نسبت به TN 25 و برخی ترکیبهای چندلایه را فراهم میکند.
با این حال انتخاب پیچ مناسب باید بر اساس نوع پنل، ضخامت و تعداد لایههای پوشش، ضخامت پروفیل و دیتیل فنی سیستم اجرایی انجام شود.
استفاده از پیچ استاندارد و رعایت اصول نصب، از جمله عمق مناسب پیچکاری و فاصله صحیح پیچها، نقش مهمی در کیفیت، دوام و عملکرد نهایی دیوار یا سقف کاذب دارد.
