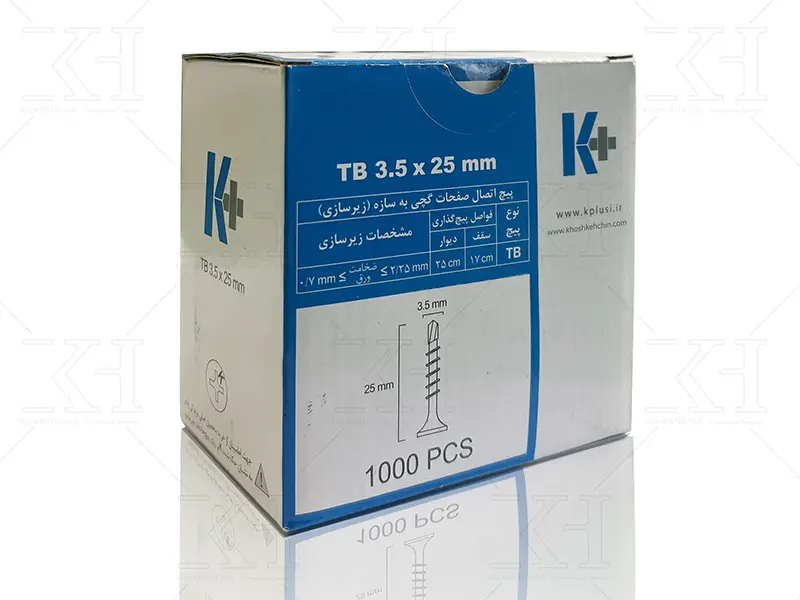

پیچ پنل سرمتهدار TB 3.5×25 کی پلاس (کناف) یکی از پیچهای تخصصی سیستمهای ساختوساز خشک است که برای اتصال صفحات گچی به زیرسازیهای فلزی با ضخامت بیشتر مورد استفاده قرار میگیرد. این پیچ دارای قطر اسمی 3.5 میلیمتر و طول 25 میلیمتر بوده و به دلیل برخورداری از نوک سرمتهای، قابلیت نفوذ در پروفیلهای فولادی با ضخامت بیش از 0.7 تا 2.25 میلیمتر را دارد.
مهمترین تفاوت پیچ TB 3.5×25 با پیچ TN 3.5×25 در نوع نوک آنهاست. TN دارای نوک سرسوزنی و مناسب سازههای فلزی نازکتر است؛ در حالی که TB دارای نوک سرمتهای بوده و برای اتصال پنل به سازههای فلزی ضخیمتر طراحی شده است.
پیچ TB نوعی پیچ مخصوص اتصال صفحات گچی به سازه فلزی است که در قسمت انتهایی آن نوکی مشابه مته وجود دارد.
هنگام نصب، نوک متهای ابتدا در پروفیل فلزی نفوذ کرده و مسیر ورود پیچ را ایجاد میکند. سپس رزوه خودکار پیچ با فلز درگیر شده و صفحه گچی به زیرسازی متصل میشود.
در نام TB 3.5×25:
TB نشاندهنده خانواده پیچهای پنل با نوک سرمتهای است.
3.5 قطر اسمی پیچ بر حسب میلیمتر است.
25 طول پیچ بر حسب میلیمتر است.
مهمترین کاربرد پیچ TB 3.5×25، اتصال صفحات گچی به زیرسازیهای فلزی نسبتاً ضخیم است.
این پیچ میتواند مطابق دیتیل سیستم در مواردی مانند موارد زیر کاربرد داشته باشد:
اتصال پنل گچی به پروفیلهای فلزی ضخیمتر
اتصال صفحات گچی به برخی پروفیلهای تقویتشده
نصب پنل روی پروفیل UA
اجرای دیوارهای جداکننده خشک
اجرای برخی دیوارپوشها
اجرای سقفهای کاذب در دیتیلهای مربوطه
پوشش اطراف بازشوهای تقویتشده
اجرای سیستمهای دارای سازه فلزی با ضخامت بالاتر
نوع پیچ، تعداد پیچ و فاصله آنها باید بر اساس دیتیل اجرایی سیستم تعیین شود.
یکی از مهمترین معیارهای انتخاب بین پیچ TN و TB، ضخامت سازه فلزی است.
پیچ TB با قطر 3.5 میلیمتر برای اتصال پنل به زیرسازی فولادی با ضخامت:
بیش از 0.7 میلیمتر تا حداکثر 2.25 میلیمتر
طراحی شده است.
نوک متهای پیچ امکان نفوذ در این نوع پروفیلها را فراهم میکند و در محدوده عملکرد تعریفشده، نیاز به پیشسوراخکاری جداگانه را کاهش میدهد.
یکی از کاربردهای مهم این سایز، نصب پنل گچی 12.5 میلیمتری روی سازه فلزی با ضخامت بیش از 0.7 تا 2.25 میلیمتر است.
در جداول فنی Knauf برای پوشش 12.5 میلیمتری:
سازه فلزی تا 0.7 میلیمتر → TN 3.5×25
سازه فلزی بیش از 0.7 تا 2.25 میلیمتر → TB 3.5×25
در نظر گرفته شده است.
بنابراین انتخاب TN یا TB تنها به ضخامت پنل بستگی ندارد؛ ضخامت سازه فلزی نیز تعیینکننده است.
پروفیلهای ضخیمتر مقاومت بیشتری در برابر نفوذ پیچهای نوکتیز دارند. به همین دلیل در انتهای پیچ TB یک نوک شبیه مته طراحی شده است.
هنگام چرخش پیچ، این قسمت ابتدا فلز را سوراخ میکند و سپس رزوه پیچ وارد ورق میشود.
این طراحی مزایای مختلفی دارد:
نفوذ بهتر در پروفیلهای ضخیمتر
افزایش سرعت نصب
کاهش نیاز به پیشسوراخکاری
ایجاد اتصال مناسب میان پنل و زیرسازی
مناسب برای پروفیلهای تقویتشده
اجرای آسانتر اتصالات پنل به فلز
پیچ TB برای نصب صفحات گچی طراحی شده است؛ به همین دلیل دارای گل شیپوری یا Trumpet Head است.
هنگام نصب، گل پیچ باید به شکل کنترلشده کمی پایینتر از سطح صفحه قرار گیرد تا در مرحله درزگیری و پرداخت بتوان محل آن را با بتونه پوشاند.
در عین حال پیچ نباید بیش از اندازه در پنل فرو رود. فرو رفتن زیاد گل پیچ میتواند باعث پارگی لایه کاغذی روی پنل و کاهش کیفیت اتصال شود.
این دو پیچ از نظر قطر و طول مشابه هستند اما برای ضخامتهای متفاوت سازه فلزی طراحی شدهاند.
دارای نوک سرسوزنی است و برای اتصال پنل به زیرسازی فلزی نازکتر، تا ضخامت حدود 0.7 میلیمتر، کاربرد دارد.
دارای نوک سرمتهای است و برای اتصال پنل به زیرسازی فولادی با ضخامت بیش از 0.7 تا 2.25 میلیمتر طراحی شده است.
بنابراین:
TN 25 = پنل به سازه نازک + سرسوزنی
TB 25 = پنل به سازه ضخیمتر + سرمتهای
هر دو پیچ از خانواده TB هستند و نوک سرمتهای دارند. تفاوت اصلی آنها در طول پیچ است.
TB 3.5×25: طول 25 میلیمتر دارد و برای پوششهای نازکتر مانند یک لایه پنل 12.5 میلیمتری در دیتیل مربوطه قابل استفاده است.
TB 3.5×35: طول 35 میلیمتر دارد و برای ضخامتهای پوششی بیشتر استفاده میشود.
برای مثال در جداول Knauf:
پوشش 12.5 میلیمتر → TB 3.5×25
پوشش 20 میلیمتر → TB 3.5×35
پوشش 25 میلیمتر → TB 3.5×35
پوشش 2×12.5 میلیمتر → TB 25 برای لایه اول و TB 35 برای لایه دوم
بنابراین طول پیچ باید متناسب با ضخامت کل پوشش انتخاب شود.
TB و LB هر دو دارای نوک سرمتهای هستند، اما نوع اتصال آنها متفاوت است.
برای اتصال پنل گچی به سازه فلزی طراحی شده است.
برای اتصال سازه فلزی به سازه فلزی مورد استفاده قرار میگیرد.
به زبان ساده:
TB = پنل → سازه
LB = سازه → سازه
به همین دلیل TB دارای گل متناسب با صفحات گچی است، در حالی که ساختار LB برای اتصال قطعات فلزی طراحی شده است.
در انتخاب طول پیچ باید علاوه بر ضخامت پنل، میزان درگیری پیچ با سازه زیرسازی نیز مورد توجه قرار گیرد.
در جداول فنی Knauf برای پیچهای پنل، حداقل نفوذ 10 میلیمتری در سازه فلزی در نظر گرفته میشود.
این موضوع دلیل اهمیت انتخاب صحیح طول پیچ است. اگر پوشش ضخیمتر شود، ممکن است TB 25 دیگر طول کافی نداشته باشد و لازم باشد از TB 35 یا طولهای بالاتر مطابق دیتیل سیستم استفاده شود.
برای اجرای صحیح، ابتدا صفحه گچی روی سازه فلزی در موقعیت مناسب قرار میگیرد. سپس پیچ TB در محل پروفیل قرار گرفته و با استفاده از پیچبند و سری مناسب نصب میشود.
در هنگام اجرا باید نکات زیر رعایت شود:
پیچ در محل صحیح پروفیل قرار گیرد.
پیچ تا حد امکان عمود بر سطح پنل وارد شود.
از سری PH2 مناسب و سالم استفاده شود.
سرعت پیچبند متناسب با اتصال تنظیم شود.
اجازه داده شود نوک متهای مسیر خود را در فلز ایجاد کند.
گل پیچ کمی پایینتر از سطح پنل قرار گیرد.
از فروبردن بیش از حد پیچ و پارگی کاغذ پنل جلوگیری شود.
فاصله پیچها مطابق دیتیل سیستم رعایت شود.
حداقل نفوذ لازم پیچ در سازه تأمین شود.
مهمترین مزایای این محصول عبارتاند از:
نوک سرمتهای
قطر اسمی 3.5 میلیمتر
طول 25 میلیمتر
مناسب اتصال پنل به سازه
مناسب زیرسازی فلزی ضخیمتر
قابلیت استفاده برای فلز بیش از 0.7 تا 2.25 میلیمتر
رزوه خودکار
کاهش نیاز به پیشسوراخکاری
سرعت مناسب اجرا
گل شیپوری مخصوص صفحات گچی
پیچ پنل سرمتهدار TB 3.5×25 کی پلاس (کناف) یکی از اتصالات تخصصی برای نصب صفحات گچی روی زیرسازیهای فلزی ضخیمتر در سیستمهای ساختوساز خشک است.
این محصول دارای قطر اسمی 3.5 میلیمتر، طول 25 میلیمتر، نوک سرمتهای، رزوه خودکار، گل شیپوری و پوشش فسفاته است.
TB 3.5×25 برای زیرسازیهای فلزی با ضخامت بیش از 0.7 تا 2.25 میلیمتر طراحی شده و در جداول Knauf برای اتصال پوشش 12.5 میلیمتری به چنین سازههایی نیز معرفی شده است.
مهمترین تفاوت TB با TN در نوع نوک و ضخامت زیرسازی است. TN برای سازههای نازکتر و TB برای سازههای ضخیمتر انتخاب میشود.
در نهایت، انتخاب پیچ باید بر اساس نوع پنل، ضخامت پوشش، ضخامت سازه و دیتیل فنی سیستم انجام شود.
