روش نصب فایبرسمنت برد + دیتیل اجرایی(مشاوره فنی|ویدیو)

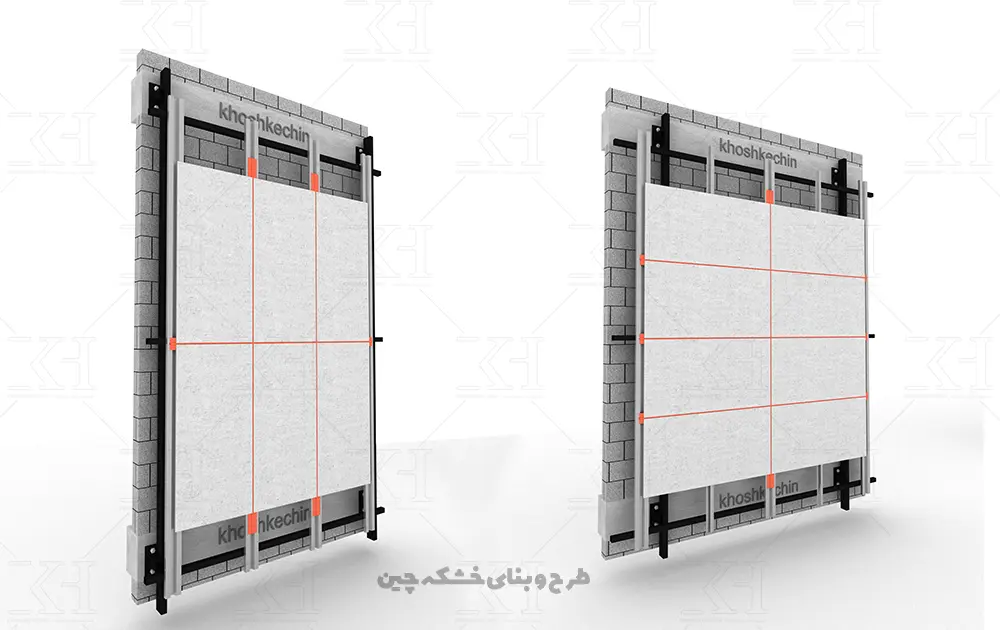

فایبر سمنت برد به دلیل اجرای خشک دارای روش نصب و جزییات مخصوص خود است ،که بنا به محل اجرا دارای جزئیات متفاوت می باشد. فایبر سمنت برد ها می توانند بر روی نمای ساختمان و به صورت نمای پوششی نصب گردند . یعنی اگر دیوار های جانبی اجرا شده باشند و نیاز به پوشش نما داشته باشیم ، در این حالت سمنتبرد ها به صورت نمای پوششی نصب خواهد شد . با توجه به اینکه سازه بنا در این حالت یا اسکلت فلزی سنگین و یا اسکلت بتنی است و دیوار های جانبی عموما با مصالح بنایی اجرا شده اند ، بایستی برای نصب فایبر سمنت برد زیر سازی جداگانه ای اجرا گردد . باید در نظر داشت که پنل های سیمانی و یا سمنت برد به دلیل وجود الیاف در آن به دو روش پیچ کردن و یا پرچ بر روی سازه گالوانیزه نصب خواهد شد. در دیتیل زیر نحوه شاسی کشی برای نصب سازه گالوانیزه مخصوص را مشاهده می کنید ،
اجرای المانهای عمودی ( وال پست ) از قوطی 80*40 :
به جهت اینکه در اغلب پروژه های ساختمانی دیوارهای پیرامونی از مصالح سبک ساخته می شوند و تنها نقاط اتصال سازه ی نما تیرهای طبقات می باشد ، جهت تامین اتصال المانهای افقی در سرتاسر نما از وال پست استفاده می شود و چون بار تمام نما به این سازه منتقل می گردد ، از قوطی 80*40 و یا بنا بر محاسابت طراح پروژه از المان مناسب استفاده می گردد . در پروژه های بلند مرتبه محاسبه بار باد و تاثیر آن بر المانهای عمودی و همچنین اتصالات آنها به سازه اصلی از همیت بالایی برخوردار است که البته مسایل مالی و قیمت تمام شده نیز تاثیر دارد.
اجرای زیر سازی فلزی فایبر سمنت برد به صورت کلی تفاوت زیادی با زیر سازی فلزی دیگر نماهای خشک ندارد . در سازه های بتی اتصال المانهای فلزی معمولا بر روی پلیت های قرار داده شده در هنگام بتن ریزی بر روی بدنه تیر و ستون انجام میگیرد . اگر این پیش بینی انجام نشده و در هنگام بتن ریزی پلیت گذاری انجام نشده است بایستی پلیت ها به وسیله رول بولت های مکانیکی که به رول بولت معروف هستند به بدنه اتصال پیدا کنند .
اجرای المانهای افقی ( کمر کش ) از قوطی 40*40 :
به جهت اینکه پروفیل های گالوانیزه ی M و V به صورت عمودی اجرا می شوند بایستی عناصر افقی از قوطی 40 * 40 به فواصل عمودی حداکثر 150 سانتی متر بر روی وال پست ها اجرا گردد . لازم به ذکر است که اجرا ی کمر کش افقی به صورت رو گذر به هر چه تراز بودن زیر سازی کمک خواهد نمود . اجرای پوشش مناسب جهت جلوگیری از زنگ زدگی بر روی المان های افقی و عمودی از اهمیت بالایی برخوردار است . المانهای فلزی قبل از اجرا بایستی کاملا از روغنهای چرب و آلودگیهای دیگر پاک شده و پوشش مناسب ضد زنگ بر روی آنها اجرا شود . در مناطق حساس و پروژه های دارای اهمیت بالا بایستی محل جوش ها پس از جوشکاری پوشش ضد زنگ داده شود .
اجرای پروفیل های زیرسازی سمنت برد
نصب مستقیم سمنت برد روی شاسی کشی فلزی باعث مشکلات فراوانی در سازه می شود . از آنجایی که فلز دراثر تغییر دما منبسط و منقبض می شود همین امر باعث فشار به سمنت برد شده و از ناحیه ای که روی زیر سازی فلزی پیچ شده ترک میخورد . بدون نصب سازه های گالوانیزه ، رطوبت باعث زنگ زدگی فلز و آسیب دیدن سازه می شود. راه حل استفاده از پروفیل های زیرسازی گالوانیزه مخصوص سمنت برد است. از این رو برای نصب سمنت برد ابتدا پروفیل های گالوانیزه روی شاسی کشی پیچ شده سپس پانل های سمنت برد نصب می شوند .

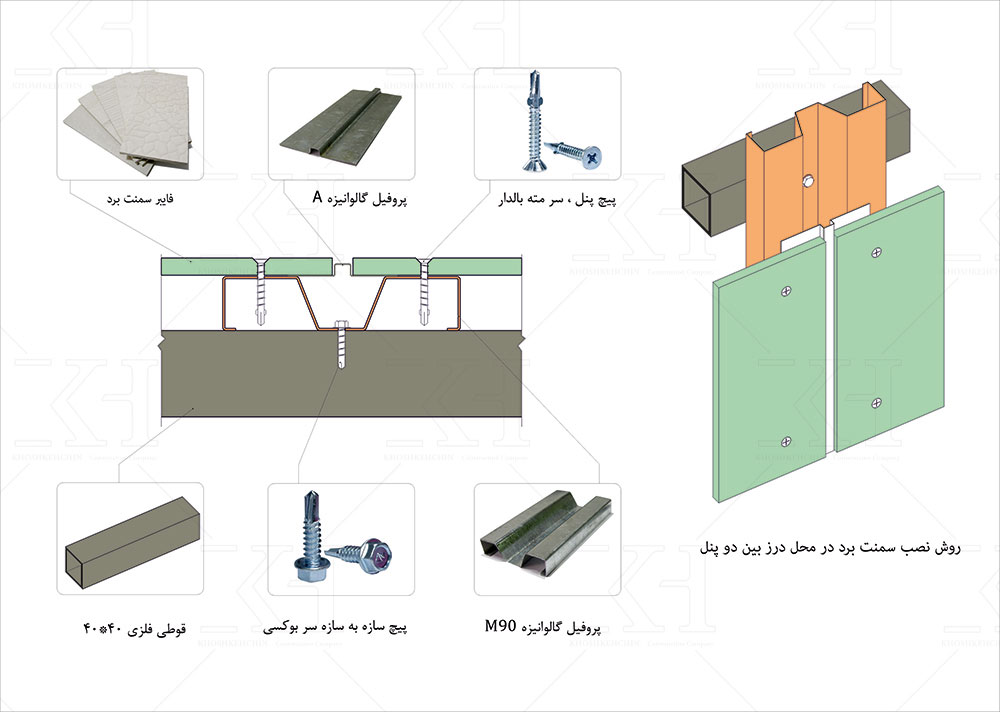

پروفیل گالوانیزه M در محل قرا گرفتن دوپنل فایبر سمنت برد در کنار هم استفاده می گردد . در صورت استفاده از این پروفیل ، درز بین پنل های سیمانی به صورت نمایان باقی خواهد ماند که برای پوشش این درز ، می توان از پروفیل گالوانیزه A استفاده نمود. پروفیل M از قسمت وسط و تنها با یک پیچ به زیر سازی فلزی متصل می گردد . پروفیل های زیر سازی فایبر سمنت برد بایستی دارای حداقل ضخامت 0.7 میلیمتر باشند . در نماهای بلند مرتبه و یا مناطقی که بار باد زیاد باشد میتوان از پروفیل های گالواینزه با ضخامت ورق بالاتر استفاده کرد .
در تصویر زیر نحوه اجرای بند با پروفیل گالوانیزه A نمایش داده شده است . با استفاده از پروفیل M در محل درز بین دو پنل تنش های ناشی از انبساط و انقباض طولی دفع شده و همچنین فاصله پیچ از لبه ی پنل تامین می گردد .

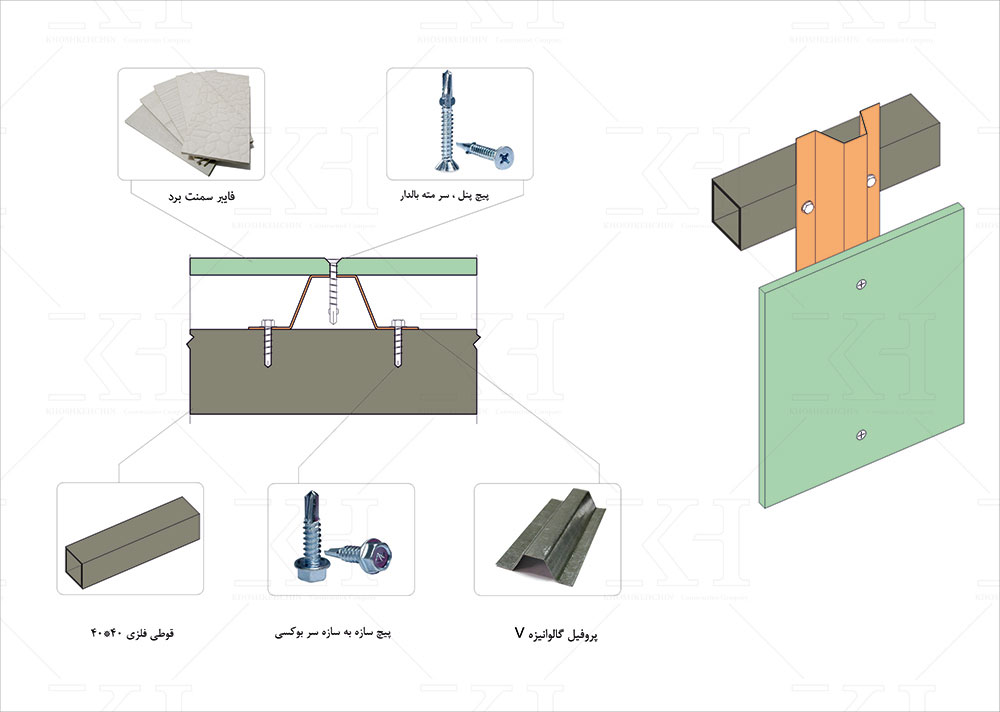

در محل های غیر از لبه پانل سمنت برد می توان از پروفیل گالوانیزه V همراه با پروفیل گالوانیزه M استفاده نمود . اتصال این پروفیل به زیر سازی فلزی از هر دو بال آن به وسیله پیچ سازه اتفاق می افتد. این پروفیل به همان حالتی که در تصویر می بینید باید نصب شود و بعضی از نصابان به اشتباه این پروفیل را به صورت برعکس مانند پروفیل M از وسط نصب می کنند.
