ظرفیت باربری سازه LSF برای نصب لوازم جانبی

یکی از مزایای کلیدی سازه‌های قاب فولادی سبک (LSF)، انعطاف‌پذیری آن‌ها در طراحی و قابلیت تغییرپذیری است. با این حال، هنگامی که صحبت از نصب لوازم جانبی می‌شود، اغلب این سوال مطرح می‌شود که ظرفیت باربری دیوارهای LSF برای تحمل وزن‌های مختلف چگونه است. درک این موضوع که چگونه سازه LSF بارهای وارده را تحمل می‌کند و چگونه می‌توان لوازم جانبی را به‌طور ایمن به آن متصل کرد، برای اطمینان از ایمنی و عملکرد طولانی‌مدت ساختمان ضروری است.

اصول باربری در سازه LSF

سازه LSF یک سیستم قاب فولادی (Framed System) است که از مقاطع فولادی نورد سرد (مانند ستون‌ها یا استادها، تیرچه‌ها و خرپاها) تشکیل شده است. برخلاف سازه‌های بتنی که یکپارچه عمل می‌کنند، در LSF بارها از طریق این اعضای جداگانه و اتصالات آن‌ها منتقل می‌شوند.

اعضای سازه‌ای اصلی: ستون‌ها (Studs) و تیرچه‌های کف (Joists) در دیوارهای باربر و خرپاهای سقف، اعضای اصلی سازه هستند که برای تحمل بارهای عمده (مانند وزن ساختمان، برف، باد و نیروهای لرزه‌ای) طراحی شده‌اند. این اعضا دارای ابعاد، ضخامت و فواصل مشخصی هستند که بر اساس محاسبات مهندسی و با رعایت آیین‌نامه‌ها (مانند مبحث 10 مقررات ملی ساختمان ایران) تعیین می‌شوند.

باربری متمرکز در مقابل باربری گسترده: سازه‌های LSF برای تحمل بارهای گسترده (مانند وزن دیوارپوش‌ها، عایق‌ها و بارهای سبک روی دیوار) بسیار مناسب هستند. اما برای بارهای متمرکز سنگین، نیاز به روش‌های اتصال و تقویت خاصی دارند.

انواع لوازم جانبی و ملاحظات بار

قابلیت نصب لوازم جانبی به وزن و نحوه انتقال بار آن‌ها به دیوار بستگی دارد:

لوازم جانبی سبک (کمتر از ۵ کیلوگرم):

مثال: قاب عکس، تابلو، پرده‌های سبک، ساعت دیواری.

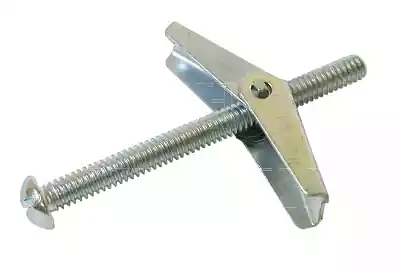

نحوه نصب: این لوازم را می‌توان مستقیماً به گچبرگ ، فایبر سمنت برد یا سایر پوشش‌های دیوار با استفاده از پیچ‌های مناسب یا رول‌پلاک‌های پروانه‌ای (Toggle Bolts) مخصوص وزن‌های سبک متصل کرد.

لوازم جانبی با وزن متوسط (۵ تا ۲۰ کیلوگرم):

مثال: تلویزیون‌های LED متوسط، قفسه‌های دیواری کوچک، کابینت‌های سبک، آینه‌های بزرگ.

نحوه نصب: برای این نوع لوازم، اتصال به ستون‌های فولادی LSF ضروری است. باید محل ستون‌ها را با استفاده از دستگاه‌های ردیاب (Stud Finder) پیدا کرد و پیچ‌های خودکار مناسب (Self-tapping Screws) را مستقیماً به جان (Web) ستون‌ها یا بال‌های آن‌ها (Flanges) متصل نمود. استفاده از پیچ‌هایی با طول کافی برای عبور از سمنت برد یا گچبرگ و محکم شدن در فولاد اهمیت دارد.

لوازم جانبی سنگین (بیش از ۲۰ کیلوگرم):

مثال: تلویزیون‌های بزرگ و سنگین، کابینت‌های آشپزخانه پر از ظروف، ماشین لباسشویی یا خشک‌کن دیواری، روشویی‌های سنگین سرویس بهداشتی، قفسه‌های کتاب پر، میله بارفیکس.

نحوه نصب: برای این موارد، صرفاً اتصال به ستون‌های LSF ممکن است کافی نباشد و نیاز به تقویت‌کننده و جزئیات اجرایی خاص است. این تقویت‌کننده‌ها باید در مرحله طراحی و ساخت سازه پیش‌بینی و اجرا شوند.

روش‌های اتصال و تقویت برای لوازم جانبی سنگین

برای نصب ایمن لوازم جانبی سنگین در سازه LSF، روش‌های زیر متداول هستند:

استفاده از بلوکینگ (Blocking / Nogging):

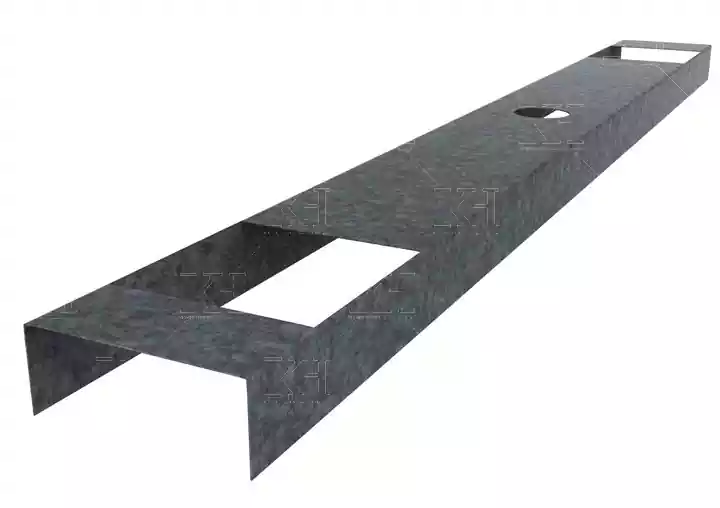

این روش شامل افزودن قطعات فولادی LSF یا حتی چوب مناسب (اشباع شده و مقاوم در برابر رطوبت و حریق) به‌صورت افقی بین ستون‌های عمودی است. این بلوکینگ‌ها نقاط اتصال محکم و گسترده‌ای را فراهم می‌کنند که می‌توان لوازم سنگین را به آن‌ها متصل کرد.

اهمیت: بلوکینگ‌ها بار متمرکز را به چندین ستون توزیع می‌کنند و از ایجاد تنش‌های بیش از حد در یک نقطه جلوگیری می‌کنند. این کار باید در مرحله ساخت دیوار انجام شود.

استفاده از تخته پلای وود و او اس بی (Plywood/OSB Backing):

قبل از نصب سمنت برد و  گچبرگ، یک لایه تخته چندلا (Plywood) یا OSB (Oriented Strand Board) با ضخامت مناسب در پشت سمنت برد یا گچبرگ و در محل نصب لوازم سنگین، به ستون‌های LSF متصل می‌شود. این لایه پشتی، یک سطح پیوسته و قوی برای پیچاندن لوازم سنگین فراهم می‌کند.

اهمیت: این روش امکان انعطاف‌پذیری بیشتری را در موقعیت دقیق نصب لوازم جانبی در آینده فراهم می‌کند، بدون اینکه نیاز باشد دقیقاً روی ستون‌ها قرار گیرند.

اتصال مستقیم به اعضای سازه‌ای بزرگتر:

در برخی موارد، می‌توان لوازم جانبی را مستقیماً به تیرچه‌های کف یا تیرهای سقف (در صورت وجود) متصل کرد، مشروط بر اینکه محاسبات مهندسی این بار اضافی را در نظر گرفته باشند.

اهمیت: این روش معمولاً برای لوازم جانبی که از سقف آویزان می‌شوند (مانند پروژکتورهای سنگین یا لوسترهای بزرگ) به کار می‌رود.

استفاده از بست‌های خاص (Specialized Fasteners):

در مواقعی که نیاز به نصب لوازم سنگین در دیوارهایی است که در آن‌ها بلوکینگ یا پشتیبانی از قبل نصب نشده، می‌توان از پیچ‌های مخصوص با ظرفیت باربری بالا برای فولاد استفاده کرد. با این حال، این پیچ‌ها معمولاً دارای محدودیت‌هایی هستند و باید با احتیاط و با در نظر گرفتن ضخامت و نوع پروفیل فولادی LSF مورد استفاده قرار گیرند.

ملاحظات طراحی در فاز اول

حیاتی‌ترین گام برای اطمینان از ظرفیت باربری کافی برای لوازم جانبی، پیش‌بینی و لحاظ کردن محل نصب آن‌ها در مرحله طراحی اولیه ساختمان LSF است.

همکاری تیم طراحی: معماران و طراحان داخلی باید از همان ابتدا محل دقیق یا تقریبی نصب تلویزیون‌های بزرگ، کابینت‌های آشپزخانه، تجهیزات سرویس بهداشتی (مانند وال‌هنگ‌ها)، یا هر وسیله سنگین دیگری را مشخص کنند.

بررسی مهندس محاسب : با اطلاع از این موارد، مهندس سازه می‌تواند تقویت‌کننده‌های لازم (مانند بلوکینگ‌های فولادی یا تیرچه‌های تقویت‌شده) را در نقشه‌ها پیش‌بینی و طراحی کند. این کار هزینه و زمان را در آینده به شکل قابل توجهی کاهش می‌دهد و از تحمیل بارهای غیرمنتظره به سازه جلوگیری می‌کند.

محدودیت‌ها و اقدامات احتیاطی

اجتناب از برش و سوراخکاری غیرمجاز: هرگز نباید بدون تأیید مهندسی، هیچ بخشی از اعضای سازه‌ای فولادی LSF را برش داد یا سوراخکاری‌های بزرگ انجام داد. این شامل جان‌ها و بال‌های استادها (مگر در نقاط از پیش تعیین شده برای تاسیسات)، یا عناصر مهاربندی مورب می‌شود. برش‌های غیرمجاز می‌تواند به شدت ظرفیت باربری سازه را کاهش دهد.

بارهای دینامیکی: لوازم جانبی که بارهای دینامیکی (مانند میله بارفیکس یا سازه‌های ورزشی که به دیوار متصل می‌شوند) ایجاد می‌کنند، نیاز به تقویت‌کننده‌های بسیار قوی‌تر و اتصالات مطمئن‌تری دارند، زیرا نیروهای ضربه‌ای به مراتب بیشتر از بارهای ثابت هستند.

تشخیص دقیق محل استادها: برای نصب لوازم سنگین، استفاده از دستگاه‌های ردیاب استاد (Stud Finder) برای یافتن دقیق مرکز استادهای فولادی ضروری است. پیچاندن به گچبرگ به تنهایی برای بارهای سنگین کافی نیست و می‌تواند باعث تخریب دیوار شود.

نقش متخصصان

برای هرگونه نصب لوازم جانبی سنگین یا هرگونه تغییری که ممکن است بر ساختار دیوار تأثیر بگذارد، مشاوره با یک مهندس سازه LSF و پیمانکاران متخصص اکیداً توصیه می‌شود. آن‌ها می‌توانند وضعیت موجود را ارزیابی کرده، روش‌های مناسب اتصال را پیشنهاد دهند و از رعایت استانداردهای ایمنی و آیین‌نامه‌های ساختمانی اطمینان حاصل کنند. در ایران، رعایت مقررات ملی ساختمان، به‌ویژه مبحث 10 (طراحی سازه‌های فولادی) و همچنین نشریات مربوط به LSF از سوی مرکز تحقیقات راه، مسکن و شهرسازی، الزامی است.

سازه‌های LSF با طراحی مناسب و اجرای صحیح، ظرفیت باربری کافی برای نصب طیف گسترده‌ای از لوازم جانبی، از قاب عکس‌های سبک گرفته تا کابینت‌های سنگین آشپزخانه و تلویزیون‌های بزرگ را دارا هستند. کلید موفقیت در پیش‌بینی نیاز به نصب لوازم سنگین در مرحله طراحی و استفاده از روش‌های تقویت‌کننده مانند بلوکینگ یا استفاده از تخته او اس بی و پلای وود پشت سمنت برد یا گچبرگ است. با برنامه‌ریزی دقیق و کمک متخصصان، می‌توان از قابلیت‌های بالای سازه LSF برای ایجاد فضاهایی کارآمد و زیبا با تمام امکانات مورد نیاز بهره برد.
